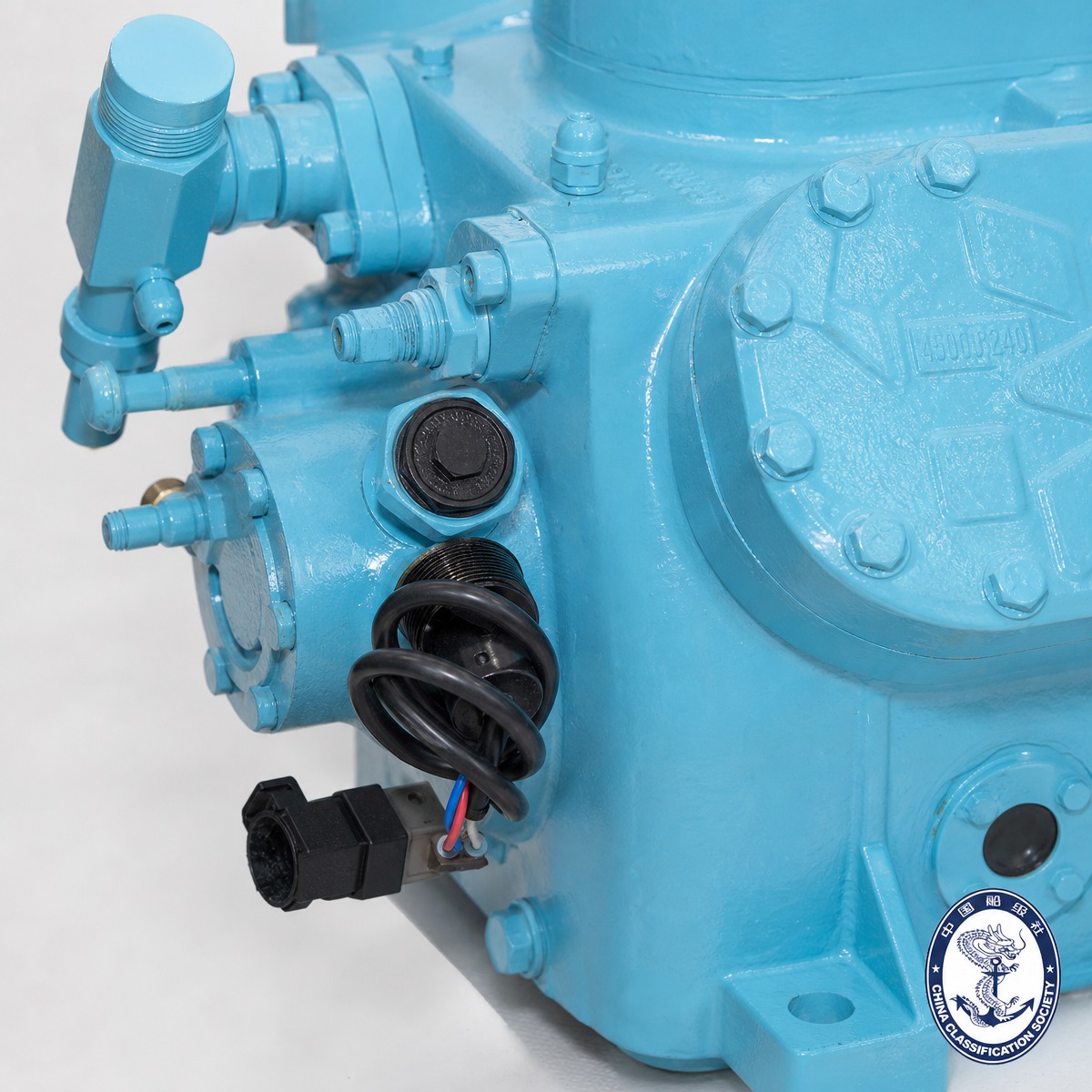

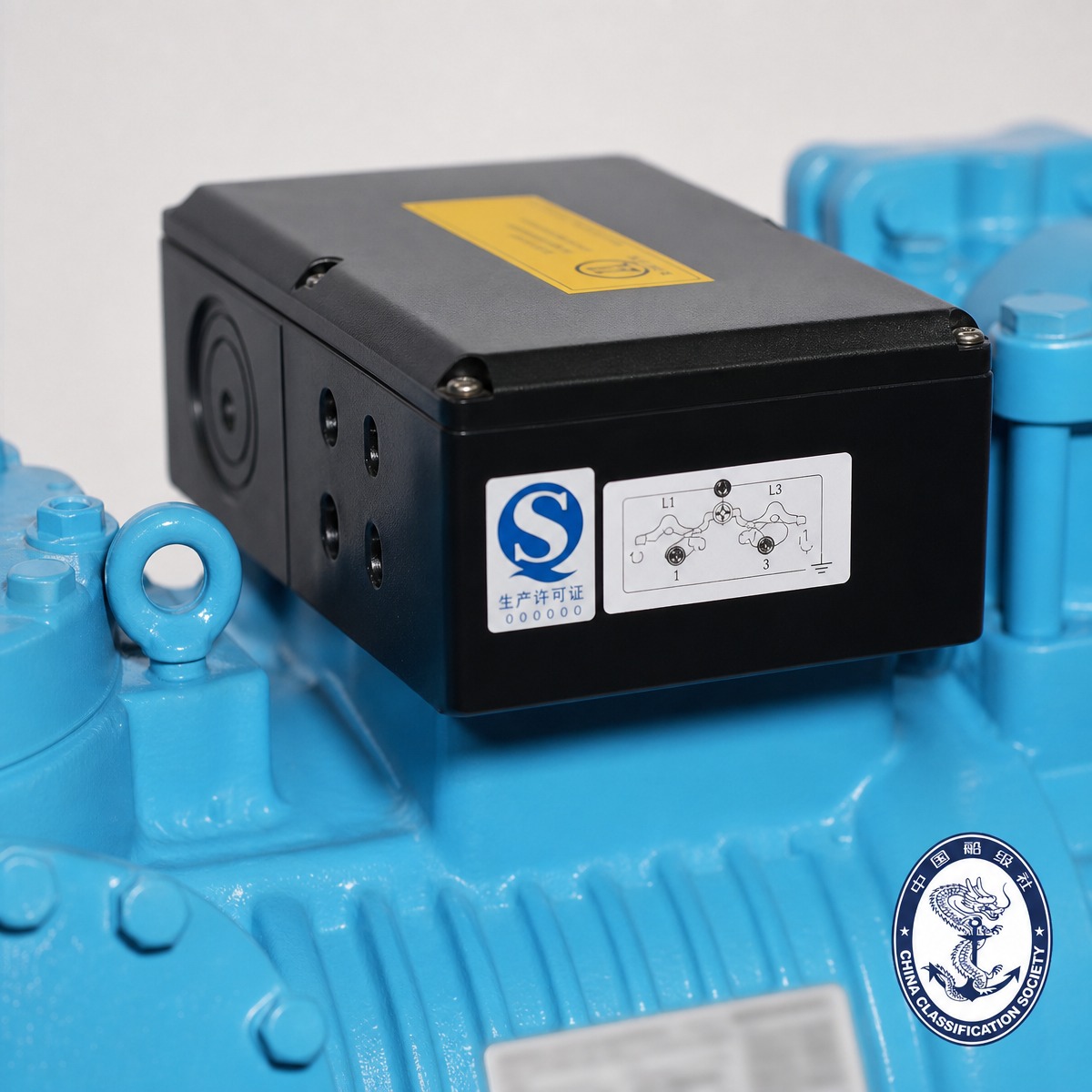

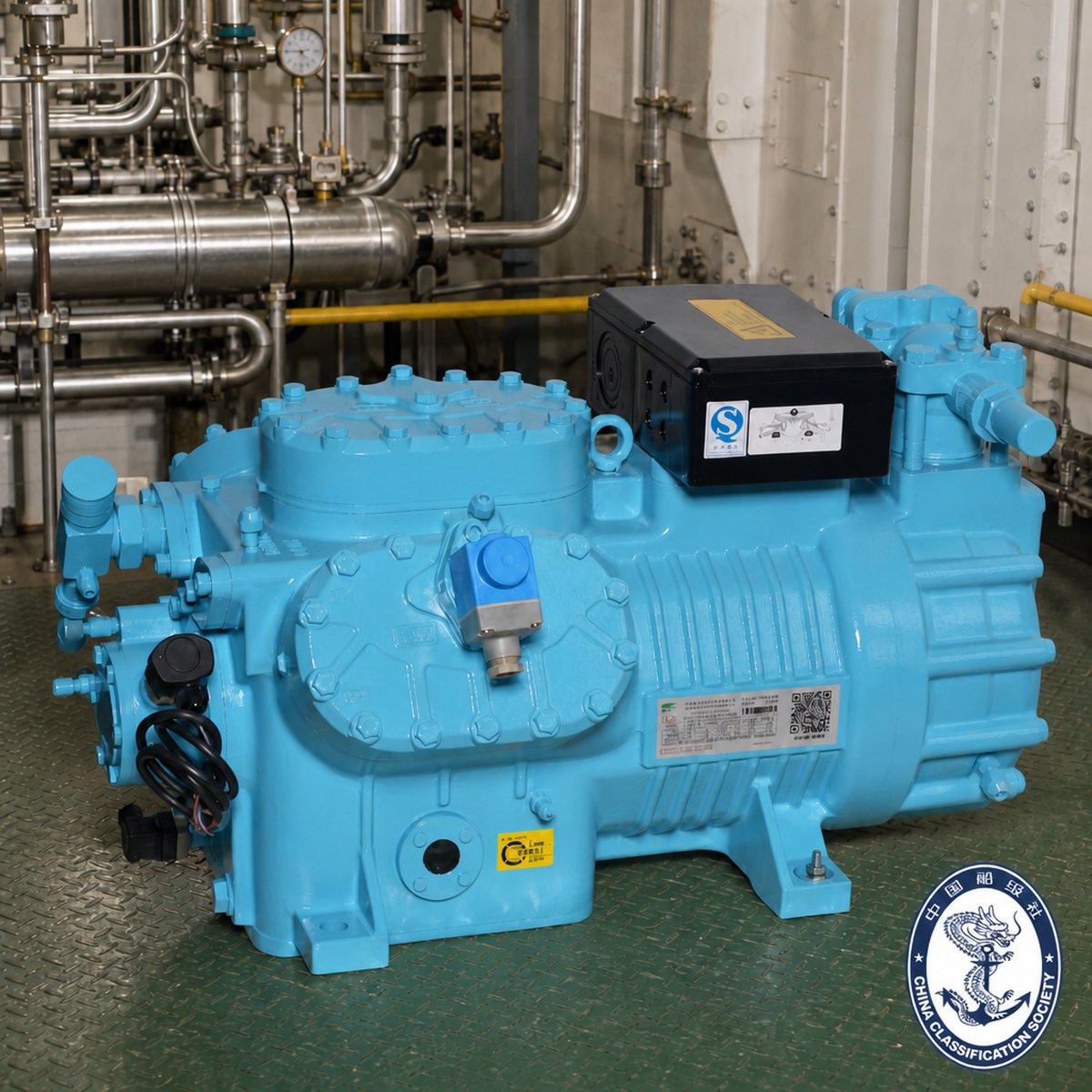

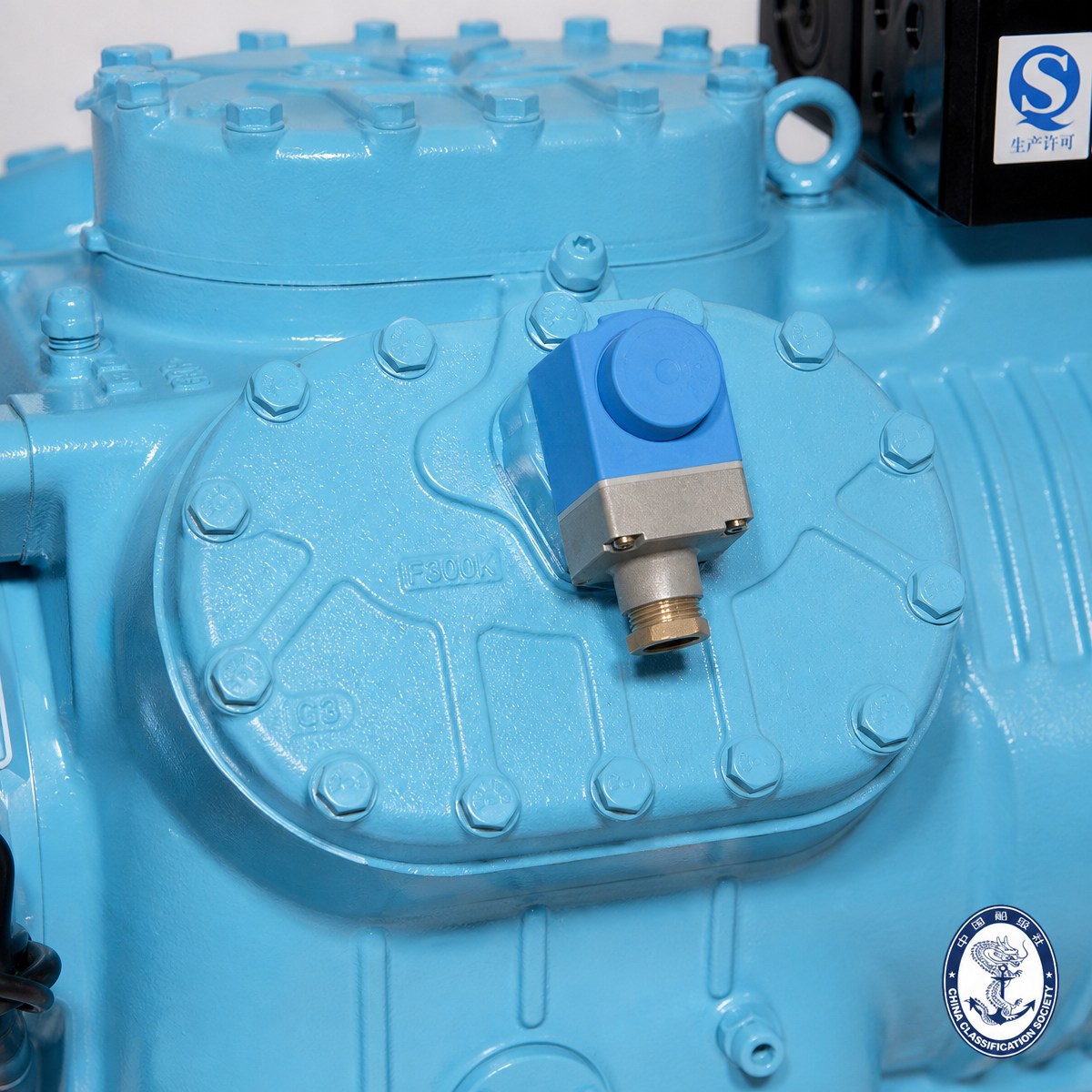

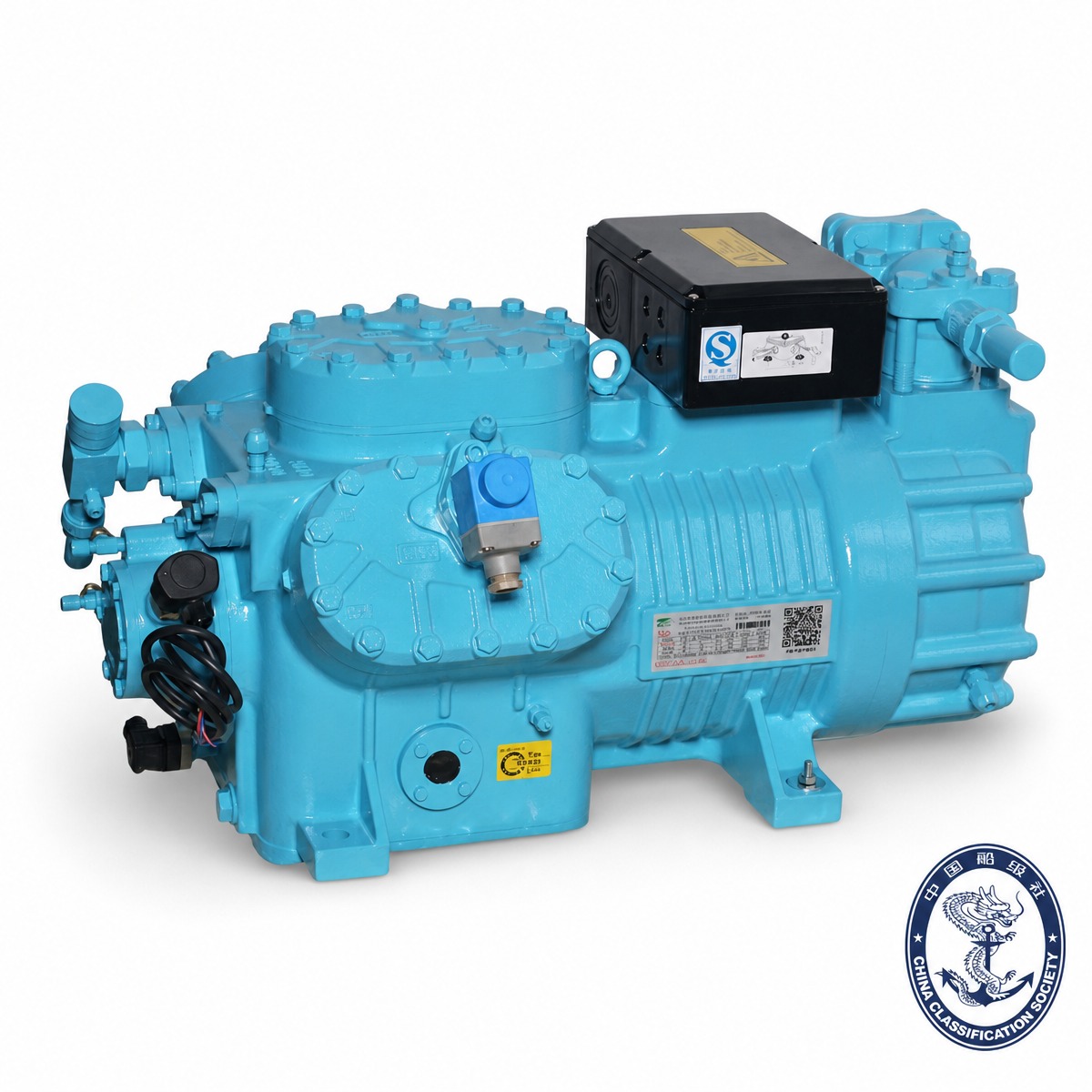

6-цилиндровый поршневой компрессор серии T для морского оборудования

T-Series L4 — это четырехцилиндровый полугерметичный поршневой холодильный компрессор, разработанный для испытательных камер с имитацией окружающей среды и оборудования для климатических испытаний, а также для коммерческого охлаждения, крупных холодильных установок и транспортировки в холодовых цепях. Линейка L4 с диапазоном рабочего объема 73,6–84,5 м³/ч включает четыре модели — BTF4H-15.3ZE/BTF4G-20.3ZE (73,6 м³/ч, 4×φ70×55 мм) и BTF4H-25.3GE/BTF4G-30.3GE (84,5 м³/ч, 4×φ75×55 мм) — с номинальной мощностью двигателя от 13,3 кВт до 22 кВт, обеспечивающей номинальную холодопроизводительность до 44,4 кВт в условиях эксплуатации R507A.

L4 работает с хладагентами R22, R404A и R507A и работает при частоте 50 Гц с температурой всасывания до 20°C, в диапазоне температур испарения от +7,5°C до −45°C в зависимости от модели и хладагента. Каждый агрегат построен на основе конструкции третьего поколения серии T: оптимизированный литой корпус с закаленными отверстиями цилиндров, перепрофилированная головка блока цилиндров, которая гасит пульсацию выхлопа и снижает шум, более прочная пластина клапана для повышения эффективности выхлопа, модернизированные подшипники для лучшей смазки и снижения риска заклинивания, а также двигатель, настроенный на более высокую эффективность и большую устойчивость к перегрузкам. Конструкция поршня с тонкими кольцами дополнительно снижает потери на внутреннее трение.

В стандартной комплектации предусмотрена полная защита: измерение температуры нагнетания, контроль перепада давления масла, магнитный масляный фильтр, подогреватель картера и 12-портовая схема подключения обеспечивают чистоту установки и простоту обслуживания. L4 дополнительно подкреплен сертификатом одобрения типа Китайского классификационного общества (CCS) (№ ZG24PTB00058_01, действителен до 28 октября 2029 г.), выданным филиалом CCS в Чжэцзяне, который разрешает установку серии L4 на отечественные и океанские рыболовные суда в соответствии с Правилами CCS постройки океанских стальных рыболовных судов (2021 г.) и Техническими правилами для установленных законом Инспекция рыболовных судов (2019).

штат:

Количество:



Запрос цены Добавить в корзину 天猫购买

Модель:
BTF6H-25.3Z / BTF6H-35.3G, BTF6G-30.3Z / BTF6G-40.3G, BTF6F-40.3Z / BTF6F-50.3G
Марка продукта:
Blait

T -Series L6 — это самый большой одноступенчатый полугерметичный поршневой холодильный компрессор в линейке Brilliant (Bolitai) T-Series: шесть цилиндров, производительность от 110,5 до 151,6 м³/ч , номинальная мощность двигателя от 28 до 50 л.с. , предназначен для морских холодильных установок и систем охлаждения промышленных процессов — и одинаково хорошо себя чувствует на больших стеллажах для холодного хранения, на транспорте с холодной цепью и в коммерческих целях. охлаждение. Все шесть моделей имеют одобрение типа Китайского классификационного общества (CCS) для холодильного оборудования на отечественных и океанских рыболовных судах, что делает L6 выбором по умолчанию, когда большая шестицилиндровая машина наземного класса должна выйти в море.

Конструкция поршня третьего поколения

L6 несет в себе полную модернизацию T-Series 3-го поколения:

Новый корпус — оптимизированная конструкция, высокая жесткость, закаленные отверстия цилиндров для увеличения срока службы.
Новая головка блока цилиндров — уменьшенная пульсация нагнетания и меньший рабочий шум.
Новая тарелка клапана — более высокая эффективность разгрузки и улучшенная ударопрочность.
Новые подшипники — лучшая масляная пленка, меньший риск заклинивания вала.
Новый двигатель — более высокий КПД, повышенная устойчивость к перегрузкам, более широкий рабочий диапазон.
Новый профиль поршня — уменьшенный зазор, более тонкие поршневые кольца язычкового типа для снижения потерь на трение.

Шесть моделей, два семейства отверстий, два температурных класса

Модель	Номинальный	объем двигателя	Цилиндры × диаметр × ход	Класс
BTF6H-25.3Z	28 л.с./20,5 кВт	110,5 м³/ч	6 × Ø70 × 55 мм	Z = средне-низкая температура
БТФ6Н-35.3Г	35 л.с./25,5 кВт	110,5 м³/ч	6 × Ø70 × 55 мм	G = средне-высокая температура
БТФ6Г-30.3З	34 л.с./25 кВт	126,8 м³/ч	6 × Ø75 × 55 мм	Z = средне-низкая температура
БТФ6Г-40.3Г	40 л.с./30 кВт	126,8 м³/ч	6 × Ø75 × 55 мм	G = средне-высокая температура
БТФ6Ф-40.3З	44 л.с./32,3 кВт	151,6 м³/ч	6 × Ø82 × 55 мм	Z = средне-низкая температура
БТФ6Ф-50.3Г	50 л.с./37 кВт	151,6 м³/ч	6 × Ø82 × 55 мм	G = средне-высокая температура

Хладагенты: R22, R404A, R507A (суффикс R = версия с минеральным маслом для R22/R502; суффикс E = версия с эфирным маслом для R134a/R404A/R407A/B/C и R507A).

Регулирование производительности: в отличие от четырехцилиндровых моделей (двухступенчатая 50/100 %), шестицилиндровая модель L6 обеспечивает трехступенчатую загрузку 34 % / 67 % / 100 % по принципу остановки всасывания — обход горячего газа не требуется, регулирование давления всасывания не требуется. Производительность при частичной нагрузке соответствует нагрузке без потери напора, а это именно то, что требуется для рабочих циклов технологического охлаждения и графиков размораживания резервуаров.

Смазка и запуск: принудительная смазка масляным насосом, рассчитанная на устойчивый наклон и качку в море; Пусковой двигатель PW с разделенной обмоткой ограничивает пусковой ток (пусковой ток 141–226 А против 233–404 А с заблокированным ротором). Электропитание 220–240 В Δ/380–420 ВY, 3-фазное, 50 Гц; 265–290 В Δ/440–480 ВY, 3-фазный, 60 Гц.

Почему покупатели выбирают L6

Одна машина, шесть сертифицированных моделей — все приложение CCS находится в одном сертификате, поэтому переоборудование и стандартизация парка остаются простыми.
Реальная трехступенчатая разгрузка (34/67/100 %) — соответствует колебаниям нагрузки при технологическом охлаждении и циклам разморозки рыболовных судов.
Широкая опубликованная сетка — R22 до −40 °C испаряющийся, R404A/R507A до −45 °C; возможен более глубокий режим работы с впрыском жидкости в соответствии с диаграммами пределов применения
Принудительная смазка масляным насосом + пуск с разделенной обмоткой — механические и электрические запасы морского класса
Прямая поддержка производителя — доступ к программному обеспечению для выбора, оригинальные запасные части и проверка применения каждой рабочей точки перед размещением заказа.

Часто задаваемые вопросы

Вопрос 1. Как прочитать код модели L6, например BTF6G-30.3ZE?

B = Бриллиант (код компании); Т = Т-серия; F = полугерметичный поршень; 6 = шесть цилиндров; G = семейство диаметра/хода (H = Ø70 мм, G = Ø75 мм, F = Ø82 мм); 30 = номинальная мощность двигателя, л.с.; .3 = серийная конструкция; Z = средне-низкая температура применения (G = средне-высокая); E = версия с эфирным маслом для R134a/R404A/R407A/B/C/R507A (R = версия с минеральным маслом для R22/R502). Таким образом, BTF6G-30.3ZE — это шестицилиндровая машина на эфирном масле мощностью 34 л.с. для работы при средне-низких температурах на R404A/R507A.

В2. Как мне выбрать одну из шести моделей?

Отправьте нам данные о температуре испарения, температуре конденсации, хладагенте и тепловой нагрузке. Мы считываем Q₀ в вашей рабочей точке из таблиц производительности (50 Гц, 20 °C всасываемого газа, отсутствие переохлаждения жидкости), сверяем точку с диаграммой пределов применения с запасом и подтверждаем модель, включая необходимость опции регулирования производительности 34/67/100 %. Никогда не измеряйте размер только по смещению.

Вопрос 3. Какие хладагенты и масла имеют какой суффикс?

Суффикс R = минеральное масло для R22 и R502. Суффикс E = эфирное масло для R404A, R507A, R134a и R407A/B/C. Не смешивайте типы масел для машин R и E и никогда не смешивайте холодильные масла разных марок или моделей.

Вопрос 4. Каковы цифры размера ядра?

Рабочий объем 110,5 м³/ч (BTF6H), 126,8 м³/ч (BTF6G), 151,6 м³/ч (BTF6F) при 50 Гц. Номинальная мощность двигателя 28–50 л.с. (20,5–37 кВт). Заправка масла 4,75 л на всех моделях. Вес 224–241 кг, включая масло. Все шесть цилиндров имеют ход поршня Ø55 мм.

Вопрос 5. Одобрен ли L6 для использования в морских условиях?

Да — все шесть моделей указаны в сертификате типа CCS ZG24PTB00058-01 (Китайское классификационное общество, филиал Чжэцзян, выдан 29 октября 2024 г., действителен до 28 октября 2029 г.) для холодильного оборудования на отечественных и океанских рыболовных судах с номинальными рабочими точками −31,5/40,5 °C (Z-класс) и −6,5/43,5 °C. (G-класс) на R507 при 1450 об/мин, расчетное давление 3,2 МПа. Для судов водоизмещением более 20 т, эксплуатируемых в рыбных трюмах, мы устанавливаем масляный картер C-типа с компенсацией наклона, чтобы смазка оставалась неизменной при длительном крене. Разрешение распространяется на сам компрессор, а не на всю установку.

Вопрос 6. Можете ли вы дать мне производительность 60 Гц?

В каталоге публикуются данные 50 Гц. Для 60 Гц умножьте Q₀ и Pe на коэффициент, 1.2 указанный в каталоге; максимальный рабочий ток остается неизменным. Для любого режима работы, отличающегося от опубликованного (точные точки 60 Гц, переохлаждение жидкости, другая температура всасывания), используйте программное обеспечение для выбора Blait — не экстраполируйте вручную.

Вопрос 7. Какие варианты частичной загрузки существуют?

Шестицилиндровые модели поддерживают трехступенчатое регулирование мощности 34 % / 67 % / 100 % по принципу остановки-всасывания: ряды цилиндров разгружаются электрически, обход горячего газа не требуется и регулятор давления всасывания не требуется. Это главное функциональное преимущество перед четырехцилиндровым двигателем (50/100 % двухступенчатый).

Вопрос 8. Какая защита и приборы входят в стандартную комплектацию?

Стандартные положения для 12-портовой схемы: соединения высокого и низкого давления, разъем датчика температуры нагнетания, электронная форсунка для впрыска жидкости, заливка/слив масла, винт магнитного масляного фильтра, возврат масла в сепаратор, подогреватель картера мощностью 140 Вт, разъемы датчика давления масла (+/-) и разъем электронного датчика давления масла. Опции: электронный дифференциальный переключатель давления масла KRIWAN, модуль защиты двигателя KRIWAN, вентилятор головки блока цилиндров, датчики температуры, соленоид регулирования производительности.

Вопрос 9. Какие размеры трубных соединений?

Всасывающая линия SL 54 мм (2 1/8 дюйма) на каждой модели. Напорная линия DL 35 мм (1 3/8 дюйма) на BTF6H-25.3Z, BTF6H-35.3G, BTF6G-30.3Z и BTF6G-40.3G; ДЛ 42 мм (1 5/8 дюйма) на BTF6F-40.3Z и BTF6F-50.3G.

Вопрос 10. Насколько глубоко L6 может достичь температуры испарения?

В опубликованной сетке: Z-модели R22 до −40 °C , модели R404A/R507A до −45 °C с испарением. Диаграммы пределов применения расширяют диапазон до −50 °C, где применяются предписанные технические меры (дополнительное охлаждение / электронный впрыск жидкости, пределы перегрева на всасывании). Для R404A/R507A ниже −30 °C точное значение Q₀/Pe должно быть получено из программного обеспечения для выбора Blait. Для непрерывной работы в более глубоком режиме, чем одноступенчатый диапазон, перейдите к двухступенчатому диапазону T-серии (42,3–101,1 м³/ч, 12–30 л.с.) или винтовой линии YBLG.

2.1 Механические и электрические параметры (50 Гц)

Модель	Номинальный двигатель л.с./кВт	Рабочий объем м³/ч	Цилиндры × Ø × ход мм	Заряд масла L	Макс. рабочий ток A	Пуск / блокировка ротора A	Подогреватель картера Вт	Вес, кг
BTF6H-25.3Z	28 / 20,5	110.5	6 × Ø70 × 55	4.75	53.2	141,0 / 233,0	140	224
БТФ6Н-35.3Г	35 / 25,5	110.5	6 × Ø70 × 55	4.75	64.4	165,0 / 275,0	140	235
БТФ6Г-30.3З	34 / 25	126.8	6 × Ø75 × 55	4.75	65.5	141,0 / 233,0	140	228
БТФ6Г-40.3Г	40/30	126.8	6 × Ø75 × 55	4.75	73.9	219,0 / 362,0	140	238
БТФ6Ф-40.3З	44 / 32,3	151.6	6 × Ø82 × 55	4.75	83.2	219,0 / 362,0	140	238
БТФ6Ф-50.3Г	50 / 37	151.6	6 × Ø82 × 55	4.75	96.2	226,0 / 404,0	140	241

Смазка: принудительная (масляная помпа). Пуск: двигатель PW с разделенной обмоткой. Питание: 220–240 В Δ / 380–420 В 3~/50 Гц; 265–290 В Δ/440–480 ВY 3~/60 Гц.

2.2 Холодопроизводительность Q₀ (кВт) и входная мощность Pe (кВт) — R404A/R507A

Температура конденсации 30 °C

Модель (суффикс E) — испарение °C →	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF6H-25.3ZE Ко	104.84	87.20	71.85	58.59	47.19	37.46	29.19	22.21	16.33	11.37
BTF6H-25.3ZE Пе	22.98	22.10	20.92	19.49	17.86	16.08	14.22	12.32	10.44	8.63
BTF6G-30.3ZE Ко	121.34	101.28	83.84	68.75	55.77	44.67	35.24	27.26	20.53	14.83
БТФ6Г-30.3ЗЭ Пе	27.73	26.55	25.07	23.34	21.42	19.38	17.26	15.12	13.03	11.03
BTF6F-40.3ZE Ко	145.63	121.40	100.30	82.04	66.32	52.87	41.41	31.69	23.45	16.46
БТФ6Ф-40.3ЗЭ Пе	33.52	32.26	30.59	28.60	26.34	23.90	21.33	18.71	16.12	13.60
BTF6H-35.3GE Qo	104.42	86.52	71.03	57.70	46.30	36.60	28.38	21.43	15.55	–
BTF6H-35.3GE Пе	22.39	21.57	20.46	19.11	17.58	15.90	14.13	12.31	10.49	–
BTF6G-40.3GE Qo	119.00	98.72	81.17	66.06	53.12	42.11	32.78	24.89	18.21	–
БТФ6Г-40.3ГЭ Пе	26.33	25.25	23.89	22.29	20.50	18.58	16.56	14.50	12.45	–
BTF6F-50.3GE Qo	144.44	119.98	98.82	80.60	65.01	51.74	40.49	30.69	22.89	–
БТФ6Ф-50.3ГЭ Пе	32.61	31.32	29.65	27.65	25.40	22.96	20.39	17.77	15.15	–

Температура конденсации 40 °C

Модель (суффикс E)	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF6H-25.3ZE Ко	89.71	74.25	60.81	49.21	39.27	30.82	23.70	17.74	12.77	8.65
BTF6H-25.3ZE Пе	27.05	25.50	23.69	21.68	19.52	17.27	14.98	12.70	10.49	8.40
BTF6G-30.3ZE Ко	103.83	86.43	71.28	58.18	46.93	37.34	29.22	22.38	16.64	11.83
БТФ6Г-30.3ЗЭ Пе	32.68	30.75	28.57	26.20	23.69	21.12	18.52	15.97	13.52	11.23
BTF6F-40.3ZE Ко	124.45	103.48	85.20	69.36	55.73	44.06	34.13	25.72	18.61	12.58
БТФ6Ф-40.3ЗЭ Пе	39.06	36.92	34.43	31.67	28.71	25.62	22.47	19.33	16.27	13.35
BTF6H-35.3GE Qo	89.09	73.41	59.89	48.27	38.35	29.93	22.84	16.88	11.88	–
BTF6H-35.3GE Пе	26.19	24.76	23.09	21.21	19.19	17.06	14.88	12.68	10.53	–
BTF6G-40.3GE Qo	101.01	83.52	68.37	55.31	44.15	34.66	26.63	19.86	14.14	–
БТФ6Г-40.3ГЭ Пе	30.46	28.75	26.79	24.64	22.34	19.93	17.47	15.00	12.58	–
BTF6F-50.3GE Qo	122.78	101.76	83.53	67.80	54.33	42.83	33.07	24.80	17.76	–
БТФ6Ф-50.3ГЭ Пе	37.83	35.67	33.19	30.44	27.49	24.40	21.25	18.09	15.01	–

Температура конденсации 50 °C

Модель (суффикс E)	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF6H-25.3ZE Ко	74.04	60.94	49.54	39.70	31.30	24.19	18.24	13.31	9.26
BTF6H-25.3ZE Пе	30.63	28.41	25.99	23.41	20.74	18.03	15.32	12.68	10.16
BTF6G-30.3ZE Ко	85.75	71.13	58.38	47.35	37.89	29.85	23.06	17.38	12.65
БТФ6Г-30.3ЗЭ Пе	37.31	34.61	31.71	28.69	25.59	22.48	19.40	16.43	13.61
BTF6F-40.3ZE Ко	102.40	84.85	69.52	56.21	44.75	34.95	26.62	19.58	13.64
БТФ6Ф-40.3ЗЭ Пе	43.80	40.81	37.53	34.05	30.42	26.72	23.01	19.38	15.88
BTF6H-35.3GE Qo	73.08	59.90	48.49	38.69	30.33	23.28	17.37	12.44	8.35
BTF6H-35.3GE Пе	29.48	27.46	25.23	22.84	20.34	17.78	15.20	12.64	10.17
BTF6G-40.3GE Qo	82.49	67.91	55.25	44.35	35.03	27.12	20.44	14.84	10.12
БТФ6Г-40.3ГЭ Пе	34.12	31.78	29.23	26.52	23.69	20.80	17.90	15.02	12.22
BTF6F-50.3GE Qo	100.16	82.73	67.58	54.48	43.24	33.64	25.49	18.58	12.67
БТФ6Ф-50.3ГЭ Пе	42.18	39.19	35.93	32.45	28.83	25.14	21.43	17.77	14.24

2.3 Холодопроизводительность Q₀ (кВт) и потребляемая мощность Pe (кВт) — R22

Температура конденсации 30 °C

Модель (суффикс R) — испарение °C →	+12,5 +10 +7,5 +5 −5 −10 −15 −20 −25 −30 −35 −40	Модель	(	суффикс	0	R	)	—	испарение	°	C	→	+12,5
BTF6H-35.3GR Ко	154.45	141.44	129.31	118.00	97.68	80.14	65.05	52.15	41.16	31.84	23.96	–	–
БТФ6Н-35.3ГР Пе	19.54	19.85	20.03	20.08	19.86	19.25	18.30	17.09	15.67	14.11	12.47	–	–
БТФ6Г-40.3ГР Ко	177.08	162.13	148.19	135.20	111.85	91.69	74.35	59.52	46.90	36.20	27.15	–	–
БТФ6Г-40.3ГР Пе	22.54	22.89	23.08	23.14	22.89	22.20	21.13	19.75	18.14	16.36	14.48	–	–
БТФ6Ф-50.3ГР Ко	213.11	195.19	178.48	162.90	134.89	110.68	89.84	72.00	56.79	43.86	32.90	–	–
БТФ6Ф-50.3ГР Пе	27.33	27.75	27.99	28.07	27.78	26.97	25.72	24.10	22.21	20.11	17.91	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	80.14	65.06	52.15	41.18	31.92	23.20	16.81	11.72
БТФ6Н-25.3ЗР Пе	–	–	–	–	–	19.38	18.41	17.20	15.81	14.30	12.31	10.69	8.96
БТФ6Г-30.3ЗР Ко	–	–	–	–	–	92.70	75.47	60.74	48.23	37.67	26.79	19.49	13.65
БТФ6Г-30.3ЗР Пе	–	–	–	–	–	22.54	21.39	19.98	18.35	16.59	14.47	12.68	10.59
БТФ6Ф-40.3ЗР Ко	–	–	–	–	–	110.74	90.03	72.30	57.22	44.48	32.11	23.48	16.62
БТФ6Ф-40.3ЗР Пе	–	–	–	–	–	27.03	25.74	24.12	22.26	22.24	17.03	15.04	12.9

Температура конденсации 40 °C

+10	+7,5	+5	−5	−10	0	−15	−20	−25	−30	−35	−40	Модель	(
BTF6H-35.3GR Ко	139.35	127.44	116.33	105.98	87.38	71.32	57.54	45.78	35.79	27.36	20.25	–	–
БТФ6Н-35.3ГР Пе	25.26	25.17	24.96	24.65	23.72	22.45	20.90	19.13	17.21	15.20	13.17	–	–
БТФ6Г-40.3ГР Ко	159.75	146.07	133.30	121.40	100.03	81.58	65.74	52.23	40.75	31.07	22.91	–	–
БТФ6Г-40.3ГР Пе	28.91	28.82	28.59	28.24	27.21	25.79	24.05	22.06	19.89	17.61	15.27	–	–
БТФ6Ф-50.3ГР Ко	192.45	176.05	160.75	146.48	120.82	98.66	79.62	63.34	49.51	37.80	27.91	–	–
БТФ6Ф-50.3ГР Пе	35.01	34.90	34.64	34.23	33.02	31.34	29.29	26.95	24.39	21.70	18.97	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	70.94	57.31	45.66	35.79	27.47	19.41	13.74	9.18
БТФ6Н-25.3ЗР Пе	–	–	–	–	–	22.58	21.02	19.29	17.44	15.52	13.08	10.99	8.81
БТФ6Г-30.3ЗР Ко	–	–	–	–	–	82.15	66.57	53.28	42.01	32.53	22.57	16.03	10.75
БТФ6Г-30.3ЗР Пе	–	–	–	–	–	26.39	24.54	22.49	20.31	18.07	15.68	13.26	10.62
БТФ6Ф-40.3ЗР Ко	–	–	–	–	–	98.29	79.55	63.54	49.96	38.51	27.22	19.51	13.30
БТФ6Ф-40.3ЗР Пе	–	–	–	–	–	31.50	29.42	27.10	24.62	22.05	19.79	15.98	13.07

Температура конденсации 50 °C

суффикс R) — испарение °C →	+12,5	+10	+7,5	+5	0	−5	−10 −15	−20	−25	−30	−35	−40	Сертифицированная модель Номинальное
BTF6H-35.3GR Ко	124.23	113.45	103.38	94.00	77.13	62.59	50.11	39.49	30.49	22.93	–	–	–
БТФ6Н-35.3ГР Пе	30.67	30.18	–†	28.91	27.28	25.36	23.22	20.91	18.50	16.04	–	–	–
БТФ6Г-40.3ГР Ко	142.41	130.02	118.45	107.67	88.28	71.57	57.23	45.02	34.69	26.00	–	–	–
БТФ6Г-40.3ГР Пе	34.86	34.34	33.70	32.95	31.16	29.04	26.65	24.06	21.35	18.57	–	–	–
БТФ6Ф-50.3ГР Ко	171.77	153.91	143.04	130.10	106.84	86.75	69.50	54.79	42.32	31.75	–	–	–
БТФ6Ф-50.3ГР Пе	42.25	41.63	40.87	39.98	37.86	35.34	32.52	29.46	26.26	22.99	–	–	–
BTF6H-25.3ZR Qo	–	–	–	–	–	62.04	49.83	39.43	31.03	22.60	16.18	11.22	7.20
БТФ6Н-25.3ЗР Пе	–	–	–	–	–	25.30	23.19	20.97	18.13	16.20	13.87	11.29	8.63
БТФ6Г-30.3ЗР Ко	–	–	–	–	–	71.94	57.99	46.11	35.97	26.27	18.87	13.12	8.41
БТФ6Г-30.3ЗР Пе	–	–	–	–	–	29.72	27.20	25.44	20.80	19.51	17.03	13.87	10.58
БТФ6Ф-40.3ЗР Ко	–	–	–	–	–	86.23	69.44	55.13	43.58	31.81	22.96	16.16	10.59
БТФ6Ф-40.3ЗР Пе	–	–	–	–	–	35.37	32.55	29.57	25.74	23.44	20.28	16.66	12.94

2.4 Номинальные точки одобрения типа CCS (R507, расчетное давление 3,2 МПа, 1450 об/мин)

значение	испарения/конденсации (°C)	Рабочий объём м³/ч	Мощность кВт
BTF6H-25.3ZE	−31,5/40,5	110.5	17,8/15,8
БТФ6Г-30.3ЗЕ	−31,5/40,5	126.8	22,1/19,5
БТФ6Ф-40.3ЗЕ	−31,5/40,5	151.6	25,8/23,6
БТФ6Х-35.3ГЭ	−6,5 / 43,5	110.5	56,8 / 27,8
БТФ6Г-40.3ГЭ	−6,5 / 43,5	126.8	64,8 / 32,2
БТФ6Ф-50.3ГЭ	−6,5 / 43,5	151.6	78,7 / 39,8

2.5 Код модели — как его читать

Пример BTF6G-30.3ZE :

Сегмент	Значение
B	Код компании (Бриллиант)
T	Универсальность продукта — T-серия
F	Характеристика изделия — полугерметичный поршень
6	Количество цилиндров (6)
G	Семейство диаметров/хода поршня (H = Ø70, G = Ø75, F = Ø82)
Суффикс C-серии	Код серии
30	Номинальная мощность двигателя, л.с.
.3	Серийный номер конструкции
З/Г	Z = средне-низкая температура, G = средне-высокая температура
Э/Р	E = эфирное масло (R134a/R404A/R407A/B/C/R507A), R = минеральное масло (R22/R502)

Полугерметичные поршневые компрессоры L4 серии T имеют сертификат одобрения типа Китайского классификационного общества (CCS) , который является официальным подтверждением морской отрасли того, что производитель способен производить сертифицированную продукцию в соответствии с применимыми правилами класса и что данный тип прошел утвержденные испытания.

Сведения о сертификате (из сертификата № ZG24PTB00058_01):

Детали	товара
Тип сертификата	Сертификат одобрения типа (型式认可证书)
Сертификат №.	ZG24PTB00058_01
Производитель	Чжэцзянская компания по производству холодильного оборудования (浙江博莱特制冷设备有限公司), уезд Синьчан, провинция Чжэцзян
Продукт	Компрессоры холодильные (холодильные компрессоры), код товара М0001
Предназначен для	Отечественные рыболовные суда/океанские рыболовные суда
Утвержденные стандарты	1. Правила СТС постройки океанских стальных рыболовных судов (2021 г.) с изменениями, часть 5, глава 2 · 2. Технические правила обязательного осмотра океанских рыболовных судов (2019 г.), глава 7, глава 2 · 3. Технические правила обязательного осмотра внутренних океанских рыболовных судов (2019 г.), глава 7, глава 2
Орган, выдавший документ	Филиал CCS в Чжэцзяне (中国船级社浙江分社)
Дата выпуска	29 октября 2024 г.
Действительно до	28 октября 2029 г.
Утвержденные чертежи №.	ЗГ24ППП20185
Отчеты о приемочных испытаниях	XSBC-CCS-2024001 (10 сентября 2024 г., лаборатория производителя); FXP20240565 / 0566 / 0567 / 0568 / 0570 (11 сентября 2024 г., Академия контроля качества продукции и пищевых продуктов Нинбо / Институт инспекции волокна Нинбо)

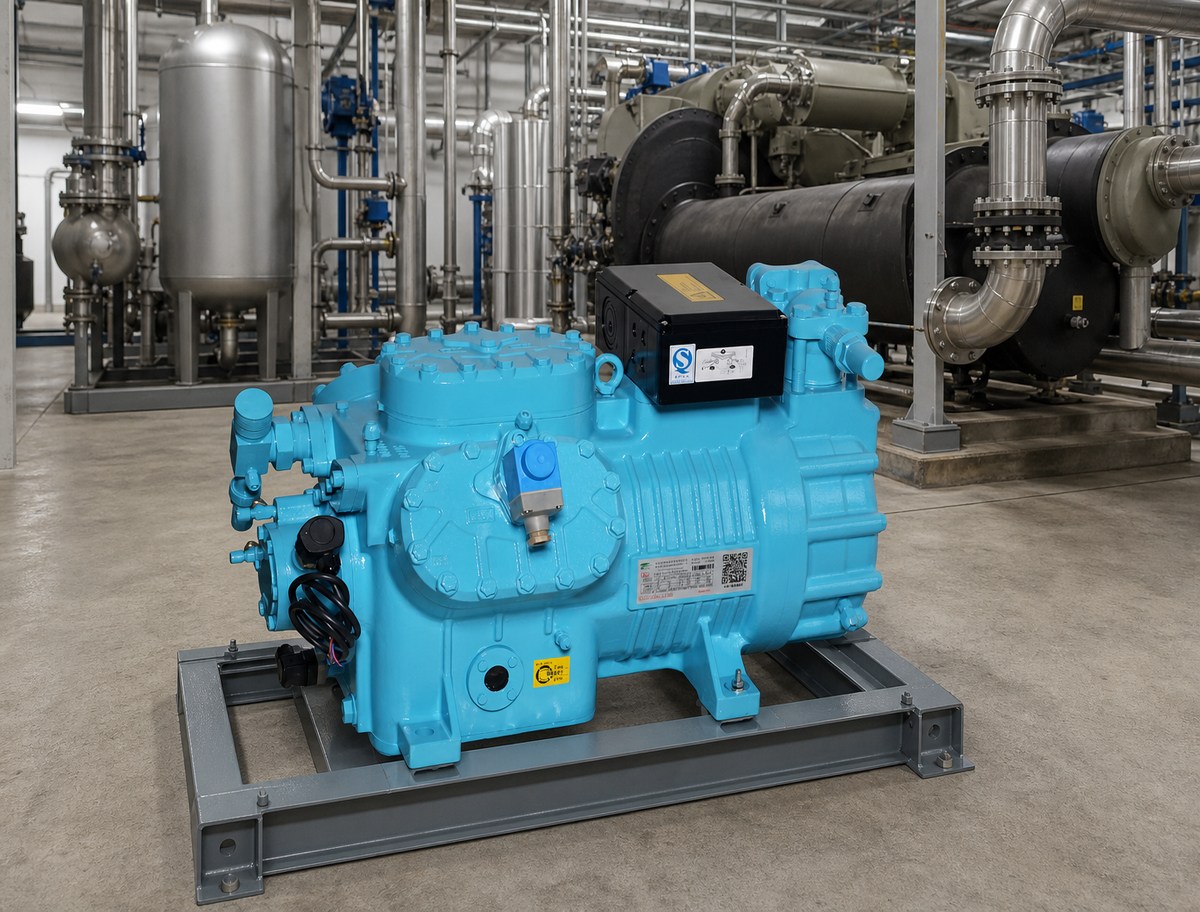

Модели L4 в наличии	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, расчетное давление 3,2 МПа, номинальная скорость 1450 об/мин) — полное приложение также охватывает поршневые линии S4/M4/L6 и винтовую линию YLG.

Что означает одобрение для покупателя. После утверждения типа каждая производственная единица проверяется инспектором CCS в соответствии с утвержденной схемой проверки продукции; при удовлетворительной проверке Общество выдает Сертификат морской продукции для отдельной машины. В сертификате также записана декларация завода об отсутствии асбеста (проверенная Обществом) и определяются условия технического обслуживания: изменения в конструкции, материалах или производстве, влияющие на основные характеристики, должны быть повторно одобрены; заводская система управления качеством должна оставаться эффективной и последовательной; и Общество может проводить внезапные проверки производственного процесса с ежегодной периодической проверкой в течение трех месяцев до и после годовщины истечения срока годности.

Примечание по объему. Одобренным продуктом является сам холодильный компрессор; испарители, конденсаторы и блоки управления не подлежат одобрению. Копии сертификата действительны только со печатью Общества, при этом бумажный и электронный сертификаты представляют собой единое целое и должны использоваться совместно.

Для проектов судов укажите номер сертификата и целевую модель при запросе сертификата морской продукции; Наша команда поддерживает рабочий процесс инспекторской инспекции CCS на заводе.
