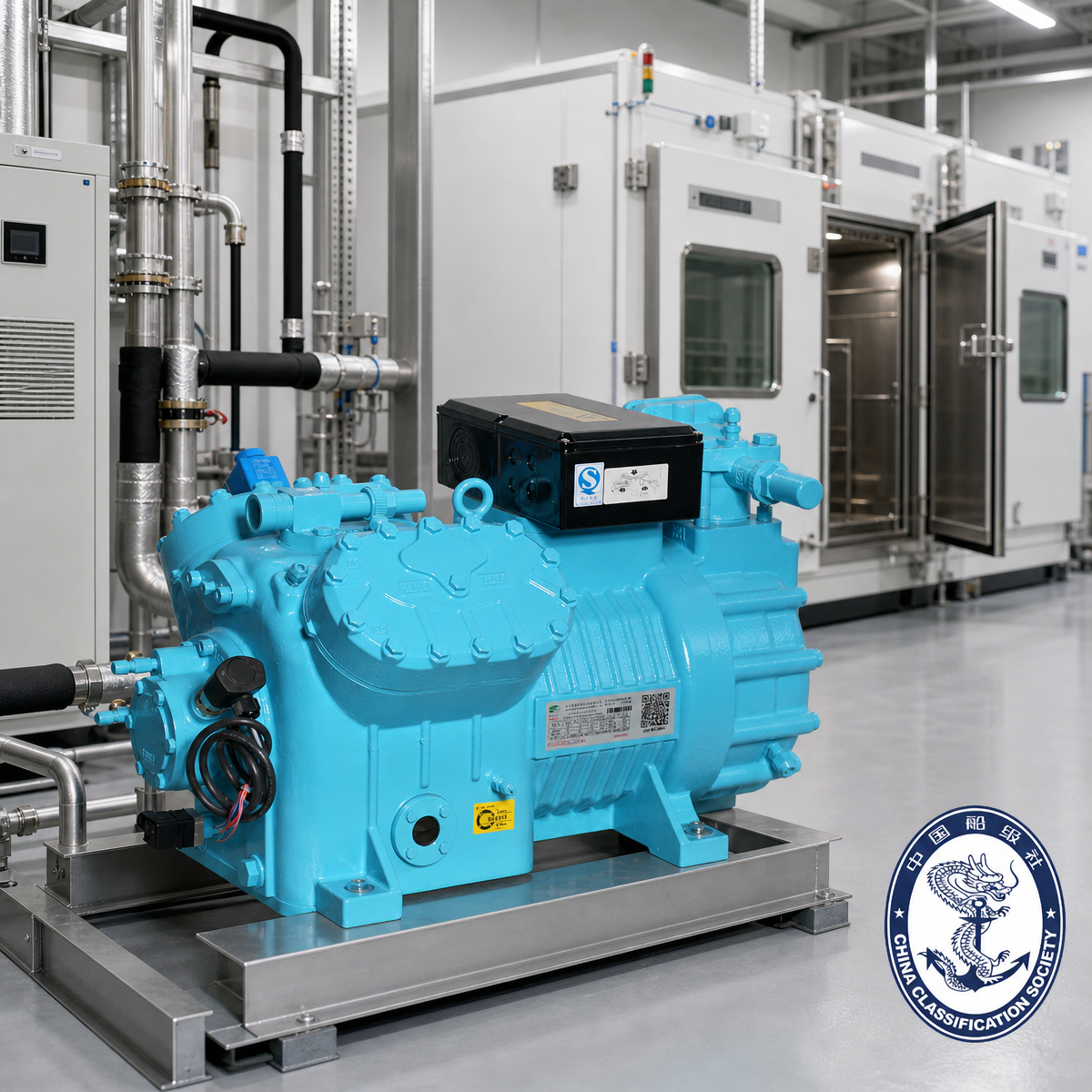

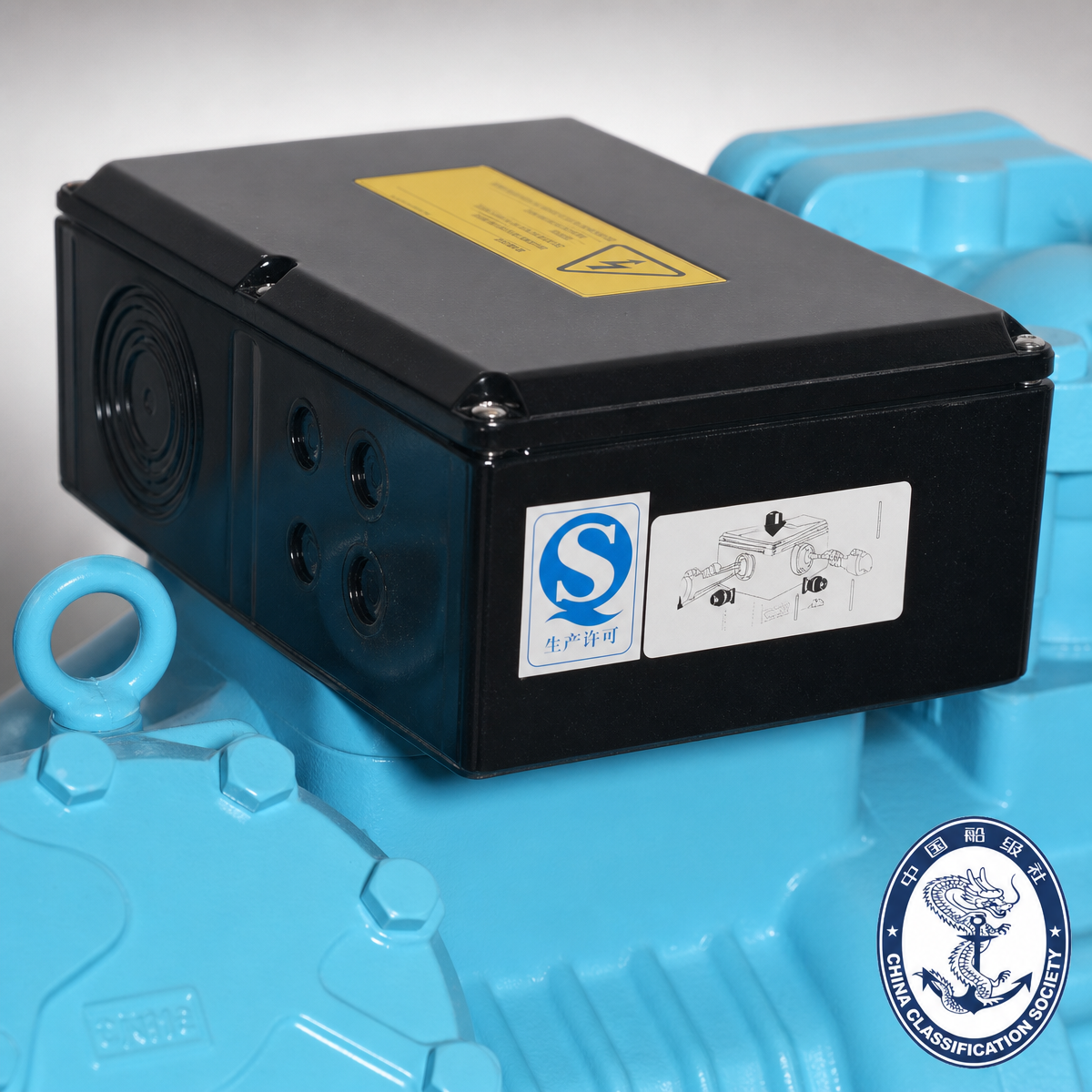

4-цилиндровый поршневой компрессор для камер экологических испытаний

T-Series L4 — это четырехцилиндровый полугерметичный поршневой холодильный компрессор, разработанный для испытательных камер с имитацией окружающей среды и оборудования для климатических испытаний, а также для коммерческого охлаждения, крупных холодильных установок и транспортировки в холодовых цепях. Линейка L4 с диапазоном рабочего объема 73,6–84,5 м³/ч включает четыре модели — BTF4H-15.3ZE/BTF4G-20.3ZE (73,6 м³/ч, 4×φ70×55 мм) и BTF4H-25.3GE/BTF4G-30.3GE (84,5 м³/ч, 4×φ75×55 мм) — с номинальной мощностью двигателя от 13,3 кВт до 22 кВт, обеспечивающей номинальную холодопроизводительность до 44,4 кВт в условиях эксплуатации R507A.

L4 работает с хладагентами R22, R404A и R507A и работает при частоте 50 Гц с температурой всасывания до 20°C, в диапазоне температур испарения от +7,5°C до −45°C в зависимости от модели и хладагента. Каждый агрегат построен на основе конструкции третьего поколения серии T: оптимизированный литой корпус с закаленными отверстиями цилиндров, перепрофилированная головка блока цилиндров, которая гасит пульсацию выхлопа и снижает шум, более прочная пластина клапана для повышения эффективности выхлопа, модернизированные подшипники для лучшей смазки и снижения риска заклинивания, а также двигатель, настроенный на более высокую эффективность и большую устойчивость к перегрузкам. Конструкция поршня с тонкими кольцами дополнительно снижает потери на внутреннее трение.

В стандартной комплектации предусмотрена полная защита: измерение температуры нагнетания, контроль перепада давления масла, магнитный масляный фильтр, подогреватель картера и 12-портовая схема подключения обеспечивают чистоту установки и простоту обслуживания. L4 дополнительно подкреплен сертификатом одобрения типа Китайского классификационного общества (CCS) (№ ZG24PTB00058_01, действителен до 28 октября 2029 г.), выданным филиалом CCS в Чжэцзяне, который разрешает установку серии L4 на отечественные и океанские рыболовные суда в соответствии с Правилами CCS постройки океанских стальных рыболовных судов (2021 г.) и Техническими правилами для установленных законом Инспекция рыболовных судов (2019).

штат:

Количество:



Запрос цены Добавить в корзину 天猫购买

Модель:
BTF4H-15.3Z~BTF4G-30.3G
Марка продукта:
Blait

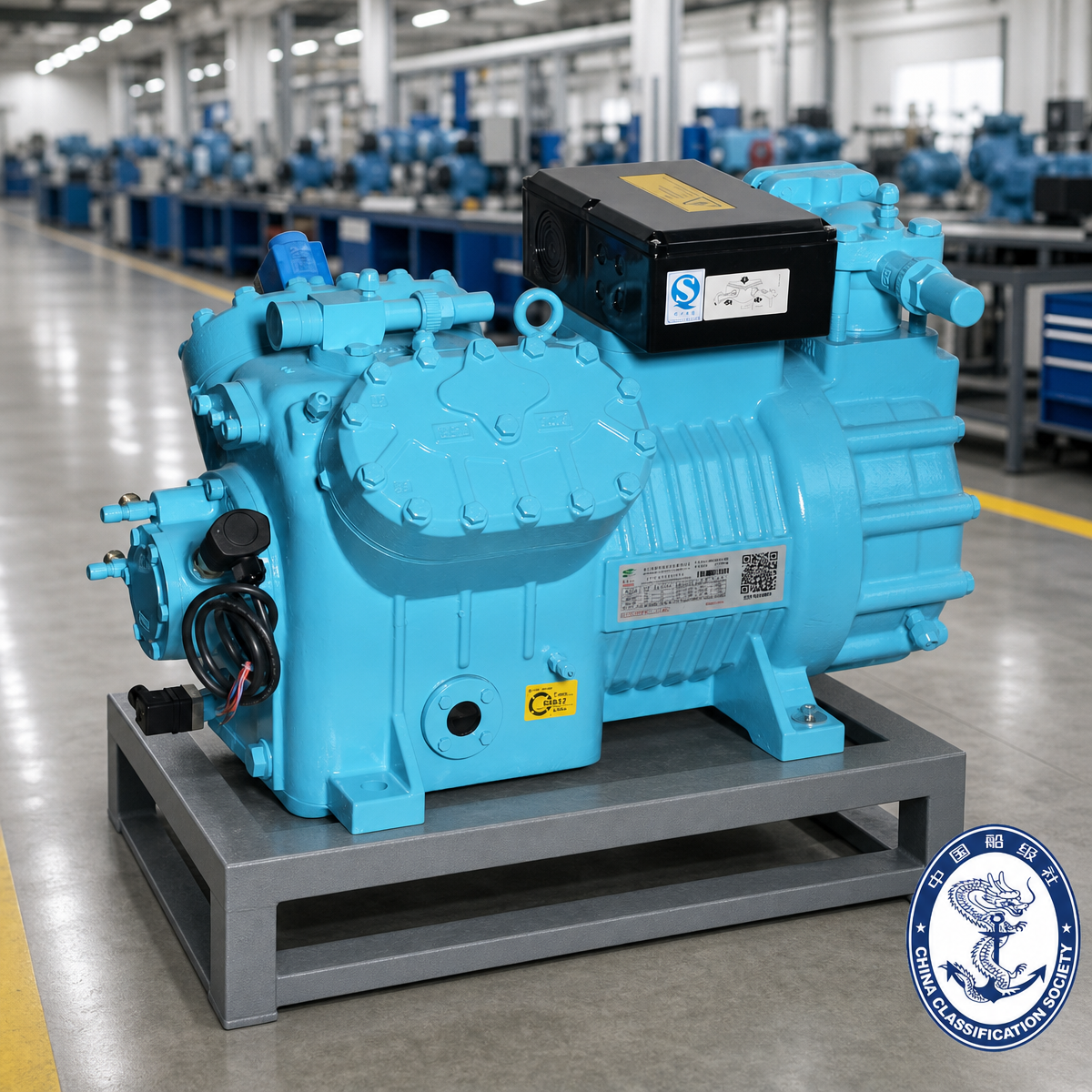

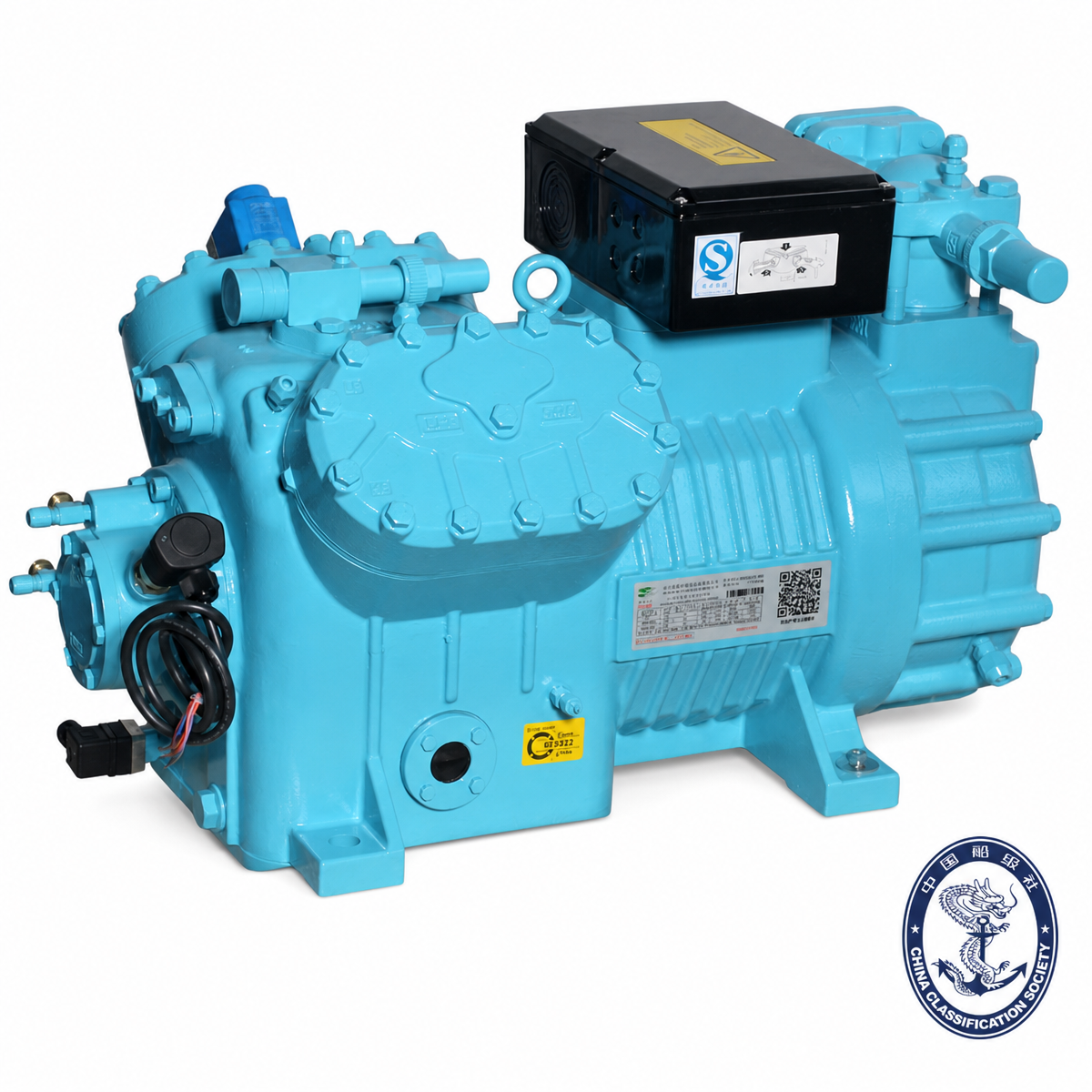

Большой четырехцилиндровый полугерметичный поршневой компрессор L4 серии T представляет собой класс «рабочей лошадки» одноступенчатой поршневой линии серии T, предназначенный в первую очередь для испытательных камер для моделирования условий окружающей среды и оборудования для климатических испытаний, а также для коммерческого холодильного оборудования, крупных холодильных установок и транспортировки в холодовых цепях в качестве дальнейших применений. Один агрегат L4 охватывает диапазон средних и высоких нагрузок, в котором работают двухцилиндровые и небольшие четырехцилиндровые машины, обеспечивая производительность 73,6–84,5 м³/ч на одной компактной раме, сохраняя при этом доступ для обслуживания открытым во всех точках обслуживания.

Генерация дизайна. L4 построен на архитектуре T-Series третьего поколения. Литой корпус имеет оптимизированную конструкцию с новым внешним видом и высокой структурной прочностью, а отверстия цилиндров закалены для повышения долговечности при непрерывной работе. Перепрофилированная головка блока цилиндров гасит пульсацию выхлопных газов и снижает рабочий шум. Новая пластина клапана повышает эффективность выхлопа и повышает ударопрочность. Модернизированные подшипники повышают эффективность смазки и снижают риск заклинивания вала. Двигатель оптимизирован для более высокой эксплуатационной эффективности, большей перегрузочной способности и расширенного рабочего диапазона. Конструкция поршня была изменена: профиль кольца стал более тонким, чтобы уменьшить объем зазора и снизить потери на внутреннее трение — в совокупности эти изменения приводят к уменьшению вибрации и увеличению срока службы.

Модельная линия. Семейство L4 включает четыре модели в двух группах объема:

Модель	Рабочий объем (м³/ч)	Конфигурация цилиндра	Номинальная мощность двигателя
BTF4H-15.3ZE	73.6	4 × φ70 × 55 мм	13,3 кВт
БТФ4Г-20.3ЗЕ	84.5	4 × φ75 × 55 мм	16,9 кВт
BTF4H-25.3GE	73.6	4 × φ70 × 55 мм	18,5 кВт
БТФ4Г-30.3ГЭ	84.5	4 × φ75 × 55 мм	22 кВт

Хладагент и покрытие пошлин. L4 принимает R22, R404A и R507A. Данные о производительности в брошюре серии T приведены для 50 Гц, температуры всасывания 20°C, без переохлаждения жидкости, при температуре конденсации 30–50°C и температуре испарения от +7,5°C до −45°C (R404A/R507A) или до −40°C (R22), со специальными диаграммами пределов применения для каждого хладагента, охватывающего двигатель 1/двигатель 2/двигатель 3. ступенчатая нагрузка, режим дополнительного охлаждения и электронное управление впрыском жидкости.

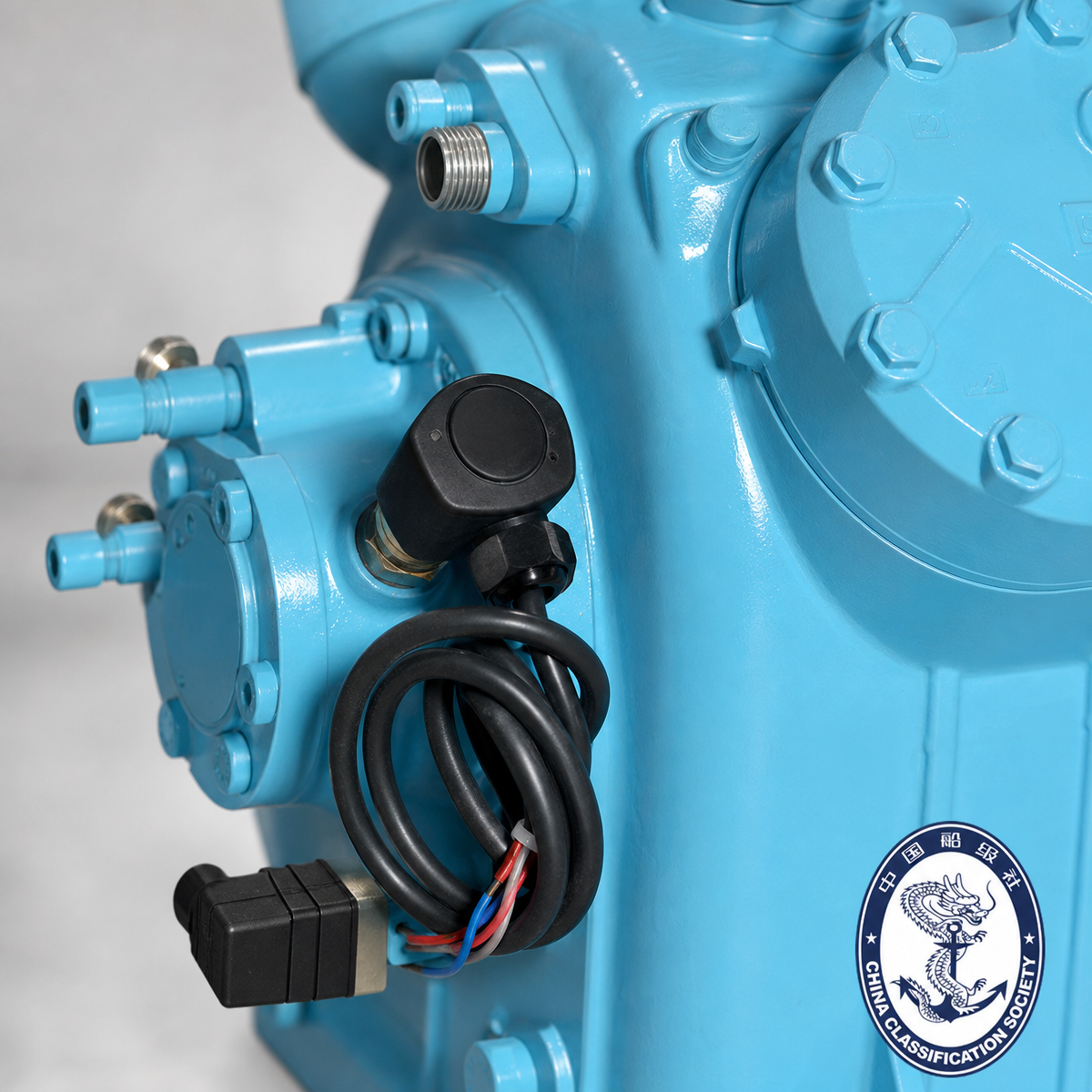

Схема защиты и обслуживания. Каждый компрессор L4 поставляется с полной 12-портовой схемой подключения: соединение высокого давления, разъем датчика температуры нагнетания, соединение низкого давления, порт электронного управления впрыском жидкости, пробка заливной горловины масла, слив масла, магнитный масляный фильтр, возврат масла (масляный сепаратор), нагреватель картера, соединения перепада давления масла (+/-) и разъем электронного реле давления масла. Размеры всасывающей и нагнетательной линий масштабируются в зависимости от смещения — 42 мм (1 5/8 дюйма) или 54 мм (2 1/8 дюйма) на всасывании и 28 мм (1 1/8 дюйма) нагнетания в линейке L4 — поэтому трубопроводы легко интегрируются в стандартные холодильные агрегаты. Регулирование энергии (ступенчатая разгрузка) доступно по запросу для четырехцилиндровых моделей с шагом нагрузки 50% / 100%.

Почему покупатели выбирают L4. Балансировка четырех цилиндров обеспечивает плавный крутящий момент и низкую вибрацию, полугерметичная конструкция обеспечивает герметичность машины на протяжении всего срока службы агрегата, оставляя картер открытым для обслуживания, а одобрение типа CCS (раздел 4) позволяет устанавливать L4 непосредственно на классифицированные рыболовные суда - квалификация, которой не обладает большинство коммерческих поршневых линий.

Основа расчета: 50 Гц · температура всасывания 20°C · без переохлаждения жидкости. Q₀ = холодопроизводительность (кВт), Pe = потребляемая мощность (кВт). Значения, приведенные ниже, взяты из таблиц технических параметров и характеристик серии T; для условий за пределами указанной сетки (например, R404A/R507A ниже −30°C) применяется программное обеспечение для выбора серии T.

2.1 Механические и электрические

Параметр	BTF4H-15.3ZE	BTF4G-20.3ZE	BTF4H-25.3GE	BTF4G-30.3GE
Рабочий объем (м³/ч)	73.6	84.5	73.6	84.5
Цилиндры × диаметр × ход (мм)	4 × φ70 × 55	4 × φ75 × 55	4 × φ70 × 55	4 × φ75 × 55
Номинальная мощность двигателя (кВт)	18 / 13,3	27,5/16,9	25 / 18,5	30 / 22
Заправка масла (л)	4.5	4.5	4.5	4.5
Источник питания (3~)	220–240 В/380–420 В (50 Гц); 380–400 В / 440–480 В (60 Гц)
Максимальный рабочий ток (А)	36.7	43.9	44.0	51.2
Пусковой ток (А)	97,0 / 150,0	97,0 / 150,0	125,0 / 211,0	141,0 / 233,0
Вес вкл. холодильное масло (кг)	183	192	194	206
Всасывающая линия SL (мм)	42 (1 5/8 дюйма)	54 (2 1/8 дюйма)	54 (2 1/8 дюйма)	54 (2 1/8 дюйма)
Нагнетательная линия DL (мм)	28 (1 1/8 дюйма)	28 (1 1/8 дюйма)	28 (1 1/8 дюйма)	28 (1 1/8 дюйма)
Хладагенты	Р22/Р404А/Р507А	Р22/Р404А/Р507А	Р22/Р404А/Р507А	Р22/Р404А/Р507А

2.2 Холодопроизводительность и входная мощность — R404A/R507A (50 Гц, всасывание 20°C, без переохлаждения жидкости)

Модель	Услов. (°C)	Испар. (°C) →	+7,5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40	−45
BTF4H-15.3ZE	30	Q₀ (кВт)	71.47	59.40	48.92	39.86	32.06	25.37	19.73	14.91	10.56	7.43	—	—
		Пе (кВт)	17.10	15.06	14.23	13.25	12.15	10.98	9.72	8.46	7.21	6.01	—	—
	40	Q₀ (кВт)	61.14	50.57	41.39	33.46	26.46	20.88	16.00	11.92	8.51	5.67	—	—
		Пе (кВт)	18.55	17.40	16.12	14.72	13.25	11.74	10.25	8.71	7.27	5.93	—	—
	50	Q₀ (кВт)	50.36	41.43	33.65	26.94	21.22	16.38	12.33	8.98	6.23	—	—	—
		Пе (кВт)	20.93	19.37	17.65	15.87	14.05	12.24	10.46	8.75	7.14	—	—	—
BTF4H-25.3GE	30	Q₀ (кВт)	93.03	85.25	71.20	58.99	48.62	39.33	31.55	24.92	19.29	14.53	10.50	—
		Пе (кВт)	15.68	15.07	15.18	14.68	13.79	12.86	11.86	10.68	9.46	8.23	7.01	—
	40	Q₀ (кВт)	79.71	72.95	60.71	50.06	40.83	32.90	26.33	20.39	15.54	11.47	8.05	—
		Пе (кВт)	17.02	16.65	17.22	16.71	15.61	14.20	12.80	11.35	9.88	8.42	7.00	—
	50	Q₀ (кВт)	66.65	59.99	49.72	40.75	32.99	26.32	20.85	15.86	11.85	8.51	5.76	—
		Пе (кВт)	21.88	21.27	19.93	18.45	16.86	15.19	13.48	11.75	10.03	8.29	6.54	—
БТФ4Г-20.3ЗЕ	30	Q₀ (кВт)	82.52	66.72	56.72	46.35	37.44	29.83	23.37	17.91	13.29	9.40	—	—
		Пе (кВт)	18.75	17.91	16.86	15.65	14.31	12.88	11.41	9.92	8.46	7.07	—	—
	40	Q₀ (кВт)	70.65	58.40	48.12	39.08	31.34	24.76	19.21	14.56	10.69	7.46	—	—
		Пе (кВт)	22.18	20.76	19.16	17.46	15.69	13.88	12.09	10.33	8.66	7.12	—	—
	50	Q₀ (кВт)	58.17	48.02	39.20	31.59	25.10	19.62	15.03	11.24	8.12	—	—	—
		Пе (кВт)	25.75	23.78	21.86	19.95	18.04	16.09	14.09	12.02	9.87	—	—	—
БТФ4Г-30.3ГЭ	30	Q₀ (кВт)	106.57	97.68	81.64	67.71	55.66	45.30	36.44	28.91	22.53	17.14	12.57	—
		Пе (кВт)	18.37	18.20	17.68	16.93	15.88	14.87	13.63	12.29	10.90	9.48	8.08	—
	40	Q₀ (кВт)	91.16	83.47	69.55	57.44	46.96	37.97	30.29	23.79	18.30	13.70	9.83	—
		Пе (кВт)	22.08	21.63	20.58	19.34	17.96	16.41	14.79	13.12	11.43	9.75	8.12	—
	50	Q₀ (кВт)	74.82	68.42	56.80	46.67	37.91	30.39	24.00	18.61	14.10	10.35	7.24	—
		Пе (кВт)	25.22	24.92	23.97	23.28	19.66	17.55	15.68	13.63	11.67	9.77	7.96	—

2.3 Холодопроизводительность и входная мощность — R22 (50 Гц, температура всасывания 20°C, без переохлаждения жидкости)

Модель	Услов. (°C)	Испар. (°C) →	+12,5	+10	+7,5	+5	0	−5	−10	−15	−20	−25	−30	−35	−40
BTF4H-15.3ZE	30	Q₀ (кВт)	52.97	42.96	34.37	27.10	20.98	15.44	11.23	7.78	—	—	—	—	—
		Пе (кВт)	12.81	12.15	11.36	10.44	9.38	8.22	7.18	5.96	—	—	—	—	—
	40	Q₀ (кВт)	49.76	37.70	29.97	23.44	17.95	13.00	9.20	6.08	—	—	—	—	—
		Пе (кВт)	14.85	13.81	12.64	11.40	10.11	8.77	7.37	5.87	—	—	—	—	—
	50	Q₀ (кВт)	46.75	32.65	25.70	20.08	15.00	10.87	7.51	4.77	—	—	—	—	—
		Пе (кВт)	16.56	15.15	13.63	11.68	10.76	9.33	7.69	5.76	—	—	—	—	—
BTF4H-25.3GE	30	Q₀ (кВт)	103.18	94.48	86.37	78.81	65.22	53.48	43.39	34.75	27.39	21.14	15.86	—	—
	40	Q₀ (кВт)	93.09	85.13	77.70	70.78	58.34	47.60	38.37	30.49	23.80	18.18	13.39	—	—
	50	Q₀ (кВт)	82.99	75.78	69.05	62.78	51.49	41.76	33.41	26.30	20.27	15.20	—	—	—
БТФ4Г-20.3ЗЕ	30	Q₀ (кВт)	42.05	50.56	40.74	32.41	25.35	17.35	12.88	9.14	—	—	—	—	—
	40	Q₀ (кВт)	55.10	44.71	35.84	28.33	22.02	15.02	10.67	7.21	—	—	—	—	—
	50	Q₀ (кВт)	48.36	39.05	31.13	24.48	17.60	12.54	8.74	5.65	—	—	—	—	—
БТФ4Г-30.3ГЭ	30	Q₀ (кВт)	118.55	108.58	99.29	90.62	75.06	61.61	50.05	40.16	31.74	24.60	18.55	—	—
	40	Q₀ (кВт)	107.08	97.96	89.44	81.51	67.25	54.94	44.37	35.35	27.70	21.23	15.78	—	—
	50	Q₀ (кВт)	95.60	87.34	79.62	72.34	59.49	48.33	38.76	30.61	23.70	17.90	—	—	—

2.4 Номинальные условия, сертифицированные CCS (R507A, согласно приложению к сертификату)

Модель	Расчетное давление	Рабочий объем (м³/ч)	Номинальное состояние (°C)	Номинальная скорость (об/мин)	Номинальная мощность (кВт)	Номинальная мощность (кВт)
BTF4H-15.3ZE	3,2 МПа	73.6	−31,5/40,5	1450	12.0	10.7
БТФ4Г-20.3ЗЕ	3,2 МПа	84.5	−31,5/40,5	1450	14.2	12.7
BTF4H-25.3GE	3,2 МПа	73.6	−6,5 / 43,5	1450	38.8	18.6
БТФ4Г-30.3ГЭ	3,2 МПа	84.5	−6,5 / 43,5	1450	44.4	21.6

Испытательные камеры для моделирования условий окружающей среды (основное применение). Камеры для испытаний на воздействие окружающей среды/климата являются флагманским применением L4: компрессор камеры должен поддерживать стабильное заданное значение при глубоких низкотемпературных и высокотемпературных циклах, быстро охлаждаться и надежно работать в течение многих лет повторяющихся циклов испытаний с минимальным обслуживанием. L4 соответствует этой задаче по всем осям, указанным в технических характеристиках:

Подходит для хладагента — R404A и R507A являются стандартными хладагентами для камер, и оба они указаны в опубликованных таблицах производительности (плюс R22 для камер предыдущих поколений);
Глубокая способность работать при низких температурах — таблицы R404A/R507A работают до −45°C с испарением при 30–50°C с конденсацией (например, BTF4G-30.3GE: 12,57 кВт при −45°C/30°C с конденсацией), поддерживая низкотемпературный конец типичных диапазонов камер;
Распределение температурных классов — в пределах одной серии модели Z (средне-низкая температура) охватывают типы камер с низкой температурой, а модели G (средне-высокая температура) — камеры с комнатным и высокотемпературным циклом, поэтому одно семейство продуктов охватывает линейку камер;
Двухступенчатое регулирование производительности (50%/100%) — позволяет контроллеру камеры удерживать заданное значение без коротких циклов, сокращая износ и стабилизируя измеряемую среду;
Полугерметичный герметичный картер + магнитный масляный фильтр — низкие утечки и чистый масляный контур для длительных необслуживаемых рабочих циклов, типичных для испытательного оборудования.

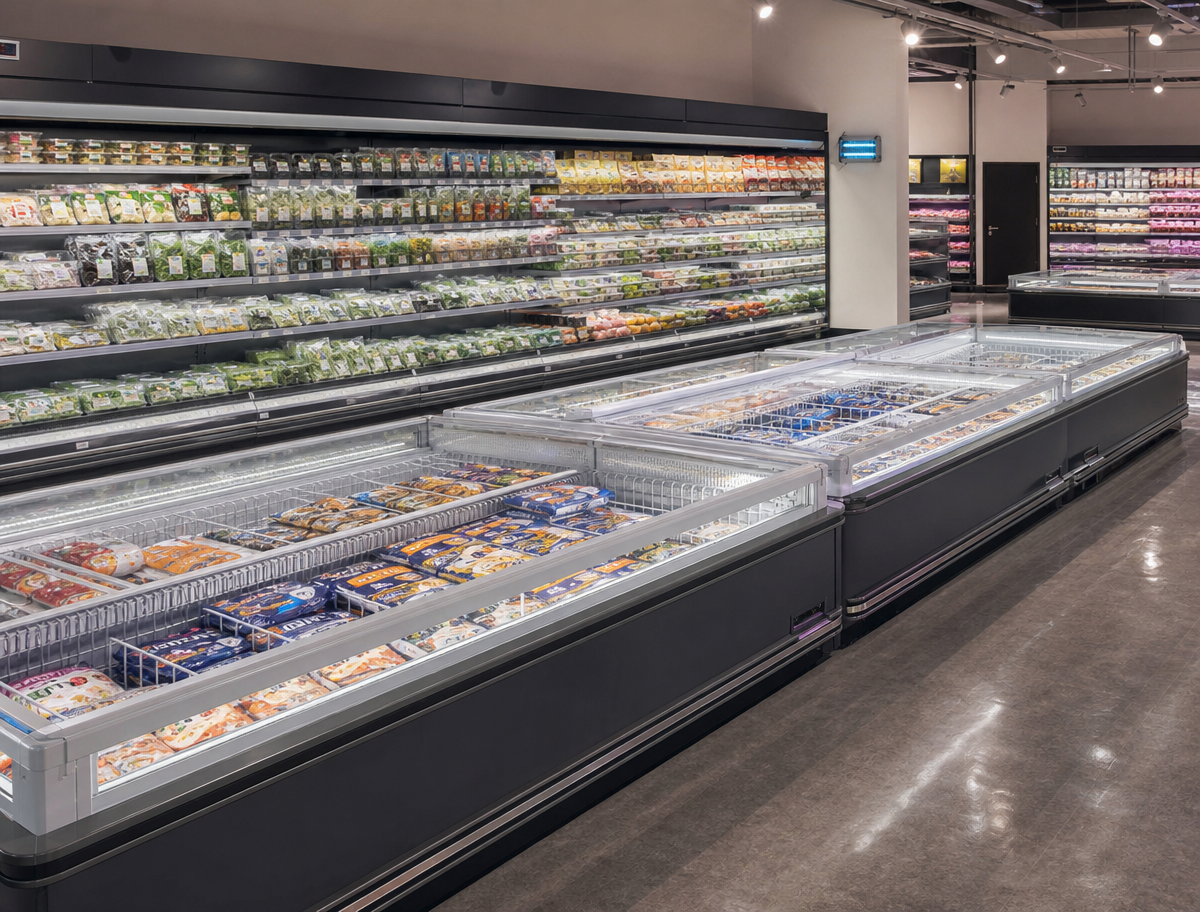

Коммерческое охлаждение. Объем L4 73,6–84,5 м³/ч и покрытие R22/R404A/R507A делают его стандартным драйвером для низкотемпературных шкафов супермаркетов, систем морозильных островков розничной торговли и коммерческих холодильных установок среднего размера, где один агрегат должен нести 12–44 кВт холодильной нагрузки (в соответствии с номинальными значениями, сертифицированными CCS) без объединения нескольких машин.

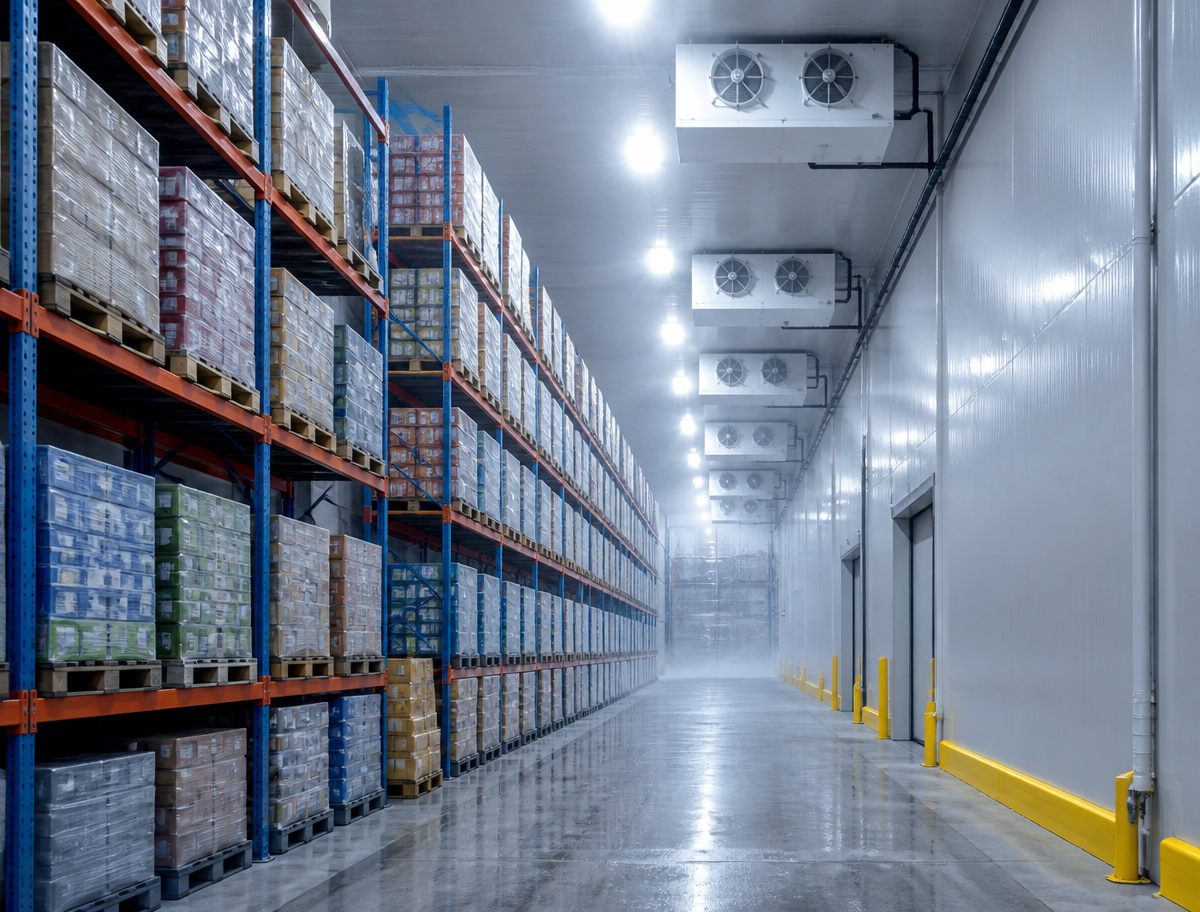

Большие холодильные склады. Для складов замороженной и дозревающей продукции модель L4 удобно располагается в диапазоне средней производительности: таблица производительности R22 простирается до −40°C с испарением при 30–50°C с конденсацией (например, BTF4G-30.3GE обеспечивает 18,55 кВт при −30°C/30°C с конденсацией), тогда как таблицы R404A/R507A достигают −45°C для глубокой заморозки. магазины. Его четырехцилиндровая балансировка снижает уровень вибрации при длительной круглосуточной работе, а полугерметичный герметичный картер сводит к минимуму необходимость обслуживания утечек в течение многих лет непрерывной эксплуатации.

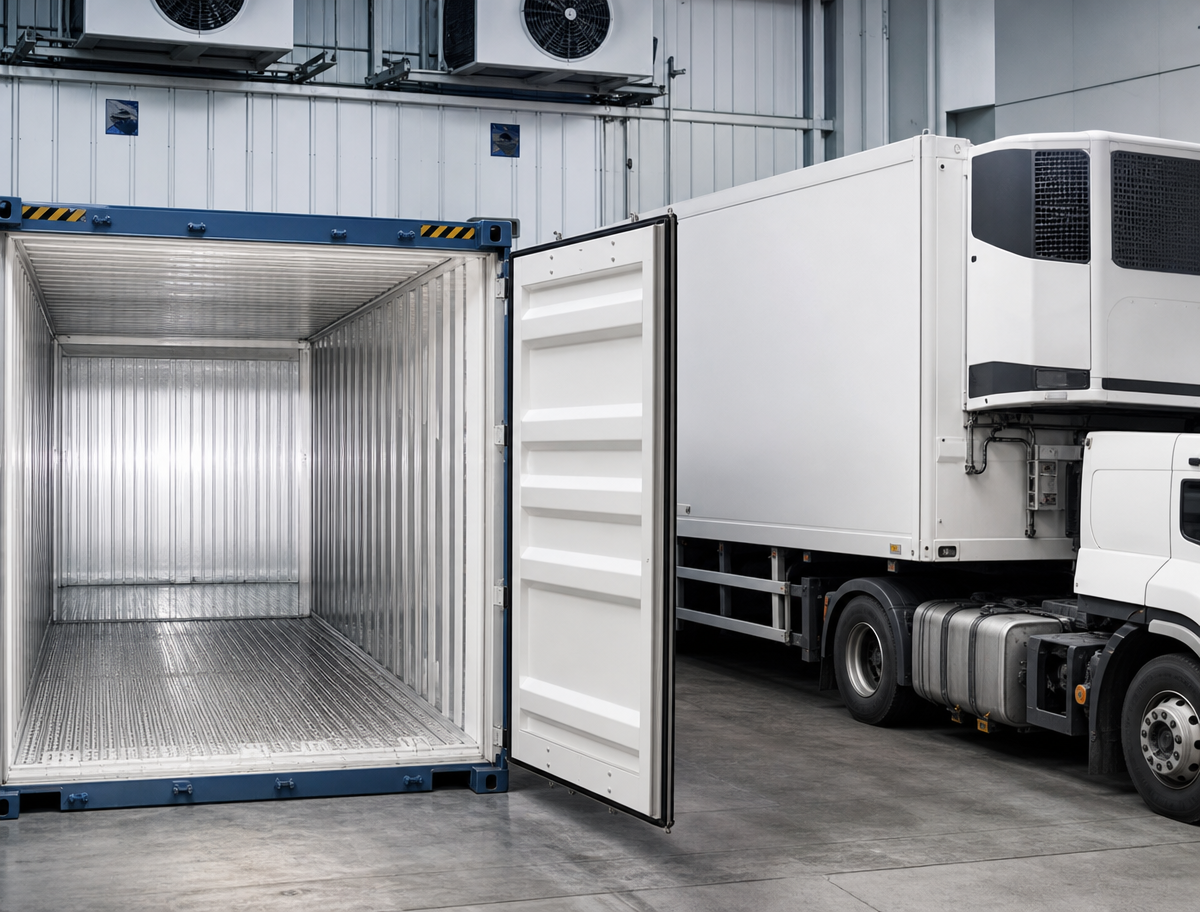

Транспортировка и логистика холодовой цепи. Покупатели рефрижераторной инфраструктуры и инфраструктуры холодовой цепи выбирают L4 из-за его компактной рамы 4×φ70×55 / 4×φ75×55 (183–206 кг, включая холодильное масло), которая интегрируется в стандартные системы охлаждения на салазках и контейнерах, гибкости источника питания 50 Гц / 220–480 В и 12-портовой схемы подключения, которая напрямую соответствует схемам маслоотделителя, ресивера и регулирующего клапана типичного завод холодовой цепи. ~!phoenix_var8_1!~

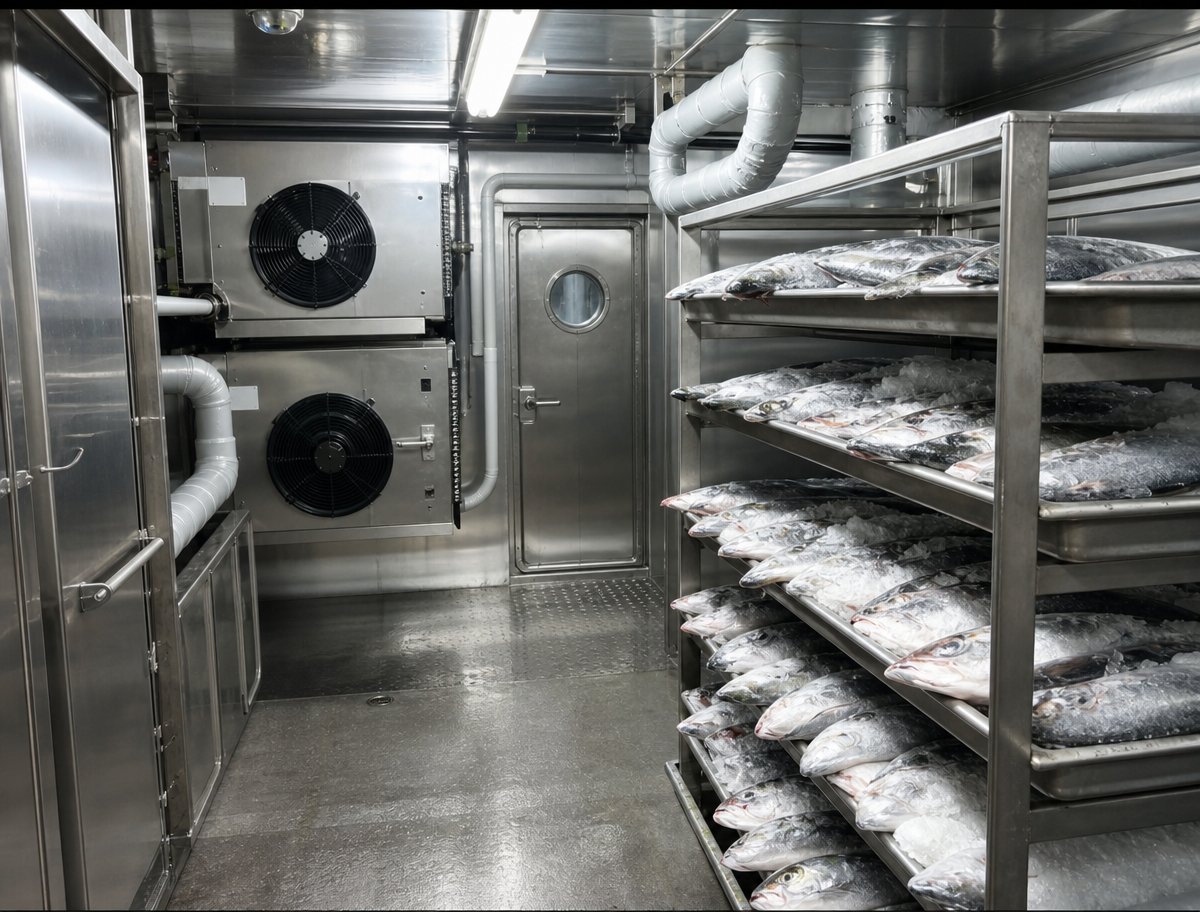

Морское холодильное оборудование (сертифицировано типа CCS). Пункт сертификата «Предназначено для» распространяется на отечественные рыболовные суда и океанские рыболовные суда. На рыболовных судах L4 приводит в действие палубные холодильные установки, удерживающие улов под палубой — одобрение класса означает, что компрессор может быть установлен на классифицированном судне с сюрвейерской проверкой CCS в соответствии с утвержденной схемой проверки продукции, что устраняет основные препятствия для соблюдения требований для судостроителей и проектов по переоборудованию. Утвержденные номинальные точки R507A (-31,5/40,5°C и -6,5/43,5°C) охватывают режимы как замораживания, так и охлажденного улова.

Типичная конфигурация системы. На схеме коммерческого холодильного оборудования серии T компрессор работает с маслоотделителем, масляным фильтром, масляным насосом, дифференциальным выключателем давления масла и смотровым стеклом уровня масла в масляном контуре; контур испарителя с электронными расширительными клапанами и клапаном регулирования давления на стороне низкого давления; а также конденсатор, ресивер, фильтр-осушитель, электромагнитные клапаны, термостатический расширительный клапан и обратные клапаны на стороне высокого давления — 12-портовая компоновка L4 полностью соответствует этой схеме.

Полугерметичные поршневые компрессоры L4 серии T имеют сертификат одобрения типа Китайского классификационного общества (CCS) , который является официальным подтверждением морской отрасли того, что производитель способен производить сертифицированную продукцию в соответствии с применимыми правилами класса и что данный тип прошел утвержденные испытания.

Сведения о сертификате (из сертификата № ZG24PTB00058_01):

Детали	товара
Тип сертификата	Сертификат одобрения типа (型式认可证书)
Сертификат №.	ZG24PTB00058_01
Производитель	Чжэцзянская компания по производству холодильного оборудования (浙江博莱特制冷设备有限公司), уезд Синьчан, провинция Чжэцзян
Продукт	Компрессоры холодильные (холодильные компрессоры), код товара М0001
Предназначен для	Отечественные рыболовные суда/океанские рыболовные суда
Утвержденные стандарты	1. Правила СТС постройки океанских стальных рыболовных судов (2021 г.) с изменениями, часть 5, глава 2 · 2. Технические правила обязательного осмотра океанских рыболовных судов (2019 г.), глава 7, глава 2 · 3. Технические правила обязательного осмотра внутренних океанских рыболовных судов (2019 г.), глава 7, глава 2
Орган, выдавший документ	Филиал CCS в Чжэцзяне (中国船级社浙江分社)
Дата выпуска	29 октября 2024 г.
Действительно до	28 октября 2029 г.
Утвержденные чертежи №.	ЗГ24ППП20185
Отчеты о приемочных испытаниях	XSBC-CCS-2024001 (10 сентября 2024 г., лаборатория производителя); FXP20240565 / 0566 / 0567 / 0568 / 0570 (11 сентября 2024 г., Академия контроля качества продукции и пищевых продуктов Нинбо / Институт инспекции волокна Нинбо)
Модели L4 в наличии	BTF4H-15.3ZE, BTF4G-20.3ZE, BTF4H-25.3GE, BTF4G-30.3GE (R507A, расчетное давление 3,2 МПа, номинальная скорость 1450 об/мин) — полное приложение также охватывает поршневые линии S4/M4/L6 и винтовую линию YLG.

Что означает одобрение для покупателя. После утверждения типа каждая производственная единица проверяется инспектором CCS в соответствии с утвержденной схемой проверки продукции; при удовлетворительной проверке Общество выдает Сертификат морской продукции для отдельной машины. В сертификате также записана декларация завода об отсутствии асбеста (проверенная Обществом) и определяются условия технического обслуживания: изменения в конструкции, материалах или производстве, влияющие на основные характеристики, должны быть повторно одобрены; заводская система управления качеством должна оставаться эффективной и последовательной; и Общество может проводить внезапные проверки производственного процесса с ежегодной периодической проверкой в течение трех месяцев до и после годовщины истечения срока годности.

Примечание по объему. Одобренным продуктом является сам холодильный компрессор; испарители, конденсаторы и блоки управления не подлежат одобрению. Копии сертификата действительны только со печатью Общества, при этом бумажный и электронный сертификаты представляют собой единое целое и должны использоваться совместно.

Для проектов судов укажите номер сертификата и целевую модель при запросе сертификата морской продукции; Наша команда поддерживает рабочий процесс инспекторской инспекции CCS на заводе.
