Шаровой клапан из ковкого чугуна с фланцем для холодильных систем с винтовыми компрессорами

Основные характеристики продукта

1. Самый большой диаметр отверстия в серии винтовых компрессоров: J2BS/126 — это размер 5 дюймов, закрывающий нашу серию клапанов винтовых компрессоров, которая работает с J2BS/40 (1,5 дюйма), J2BS/60 (2 дюйма), J2BS/70 (2,5 дюйма), J2BS/80 (3 дюйма) и J2BS/105 (4 дюйма) вплоть до модели 126. Таким образом, один поставщик охватывает весь диапазон портов винтового холодильного оборудования. завод, на одну марку клапана и один список запчастей.

2. Фланцевое крепление с восемью болтами. Меньшие размеры этой серии фиксируются на квадратном основании с четырьмя болтами. На расстоянии 5 дюймов клапан переходит в настоящее фланцевое соединение: в каталоге указано восемь положений болтов на исходной точке фланца 194 мм, с восемью отверстиями с зазором 18 мм и восемью шпильками M16. Это более жесткое, более равномерно нагруженное соединение, а это то, что нужно большому порту компрессора, чтобы удерживать уплотнение при вибрации и повторяющихся циклах обслуживания.

3. Запас давления и температуры: каждый клапан этой серии проходит заводские испытания под давлением 4,5 МПа и рассчитан на диапазон рабочих температур от -30 C до +150 C. Таким образом, один и тот же клапан может обслуживать низкотемпературные стойки, теплые нагнетательные и масляные линии, что упрощает закупку и складирование в рамках всего проекта холодильного оборудования вместо разделения его по температурным зонам.

4. Широкий охват фторуглеродных хладагентов: серия предназначена для R22, R507, R407C, R404A и R134a вместе с различными холодильными маслами, используемыми с ними. Это позволяет установить J2BS/126 на более старую установку R22, современную стойку R404A или R507 или установку R134a без изменения компоновки трубопроводов или геометрии фланца.

5. Две высоты корпуса, реальные чертежи. В каталоге указан 5-дюймовый клапан в двух вариантах корпуса с общей высотой 464 мм и 519 мм, поэтому вы можете подобрать высоту штока в соответствии с зазором над портом компрессора вместо того, чтобы прокладывать трубопровод вокруг клапана. Liyongda производит холодильные клапаны более тридцати лет, отправляет габаритные чертежи с каждым предложением, принимает заказы OEM и ODM и отправляет продукцию в экспортных картонных коробках с защитой из пенопласта.

ОБЗОР ПРОДУКТА

J2BS/126 — это 5-дюймовый угловой сервисный клапан из серии клапанов винтовых компрессоров Liyongda. Это самый большой диаметр отверстия в диапазоне от J2BS/40 (1,5 дюйма) до J2BS/105 (4 дюйма), предназначенный для больших всасывающих и нагнетательных отверстий, используемых в полугерметичных винтовых холодильных компрессорах. В то время как меньшие размеры в этой серии фиксируются на квадратном основании с четырьмя болтами, 126 переходит на фланцевое соединение с восемью болтами, поэтому клапан крепится болтами к большому отверстию с жестким, равномерно нагруженным соединением вместо компактной монтажной площадки.

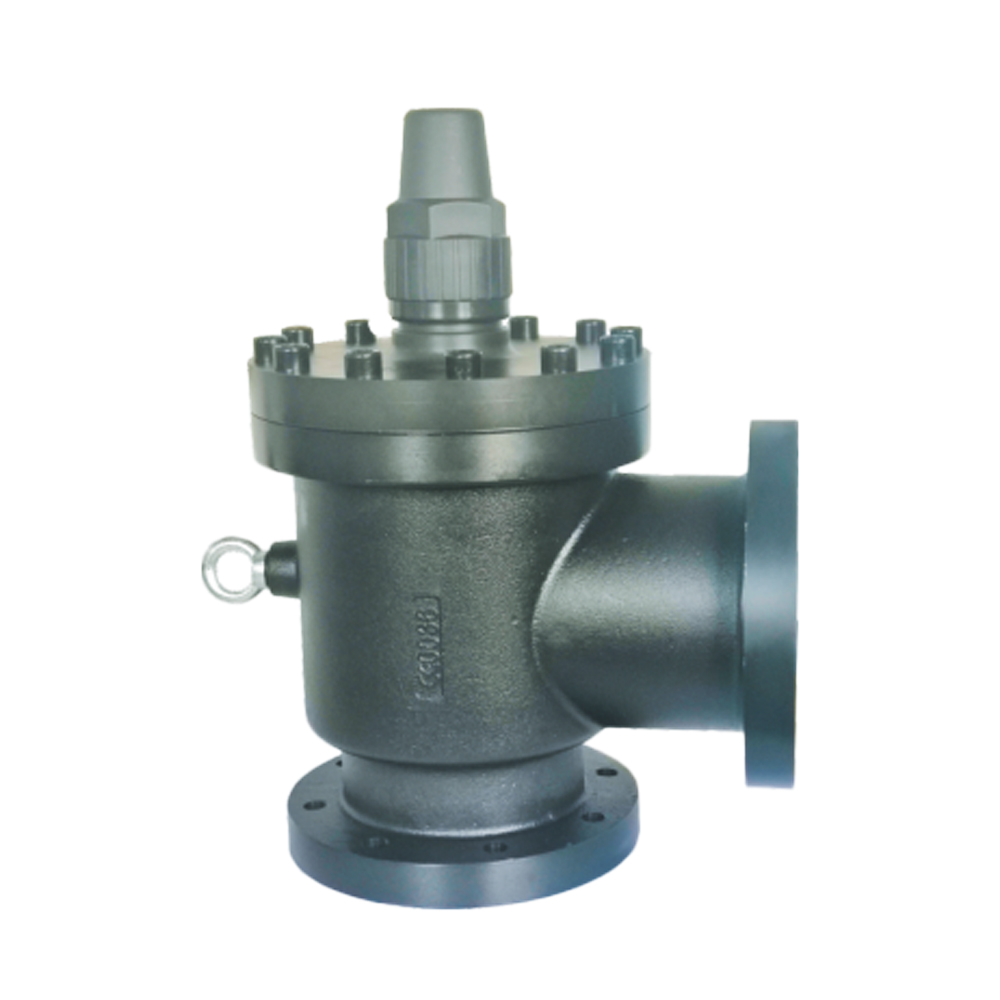

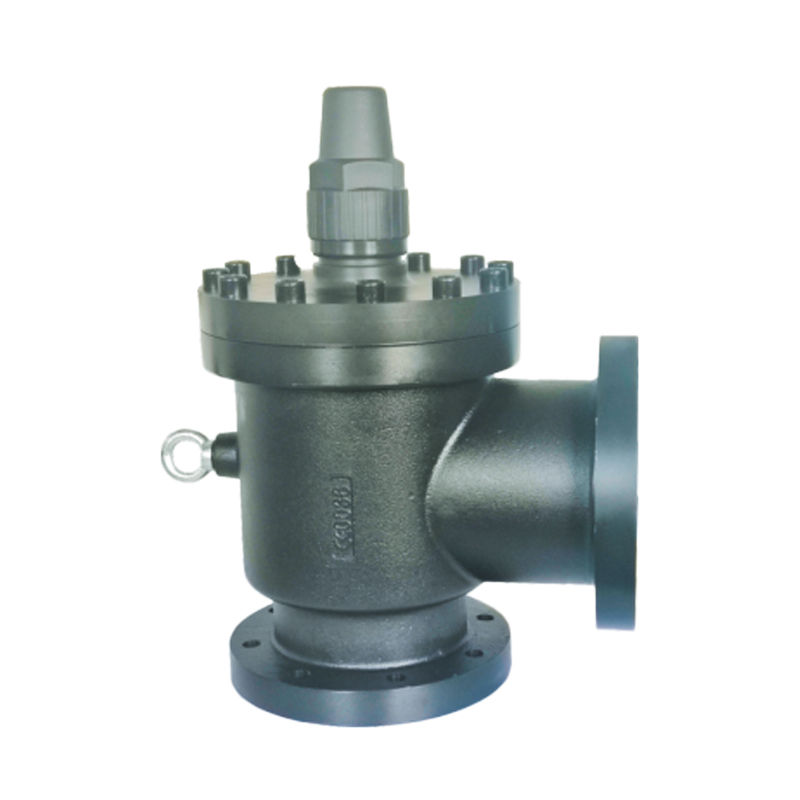

Каждый блок проходит заводские испытания давлением 4,5 МПа, работает при температуре от -30°С до +150°С и предназначен для R22, R507, R407C, R404A и R134a вместе с используемыми с ними холодильными маслами. Корпус изготовлен из ковкого чугуна с окрашенной поверхностью, как показано на фотографиях.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Фланцевое крепление с восемью болтами: восемь отверстий с зазором 18 мм и восемь позиций шпилек M16 на исходной точке фланца 194 мм, заменяя квадратное основание с четырьмя болтами, используемое в меньших размерах этой серии.

Самый большой диаметр отверстия в серии: 5-дюймовая спецификация, замыкающая линейку J2BS, поэтому одно семейство клапанов охватывает всю винтовую установку диаметром от 1,5 до 5 дюймов.

Заводское испытательное давление 4,5 МПа: соответствует нормальному рабочему давлению холодильного оборудования с запасом для ввода в эксплуатацию и испытания системы под давлением.

Широкий диапазон рабочих температур: от -30 C до +150 C, что позволяет использовать один и тот же клапан на низкотемпературной стойке и на теплой нагнетательной или масляной линии.

Фторуглеродный хладагент: R22, R507, R407C, R404A и R134a, а также различные холодильные масла, поэтому старая установка R22 и современная стойка R404A или R507 могут использовать один тип клапана.

Две высоты корпуса: указаны габаритные размеры 464 мм и 519 мм, поэтому вы можете подобрать высоту штока в соответствии с зазором, имеющимся над портом компрессора, вместо того, чтобы прокладывать трубопровод вокруг клапана.

СПЕЦИФИКАЦИИ

ПРИЛОЖЕНИЯ

Винтовые холодильные компрессорные установки на холодильных складах, заводах по переработке и заморозке пищевых продуктов, а также в промышленных процессах охлаждения, где клапан действует как точка изоляции и обслуживания на всасывающих и нагнетательных соединениях компрессора.
