Главные компоненты цикла охлаждения - руководство для начинающих

Вы когда -нибудь задумывались, как ваш холодильник сохраняет еду свежей или почему кондиционеры охлаждают целые комнаты? Ответ - цикл охлаждения, умная система, которая перемещает тепло вместо создания холода. От домашних кухонь до глобальной логистики холодной цепи, она поддерживает современную жизнь. В этом руководстве для начинающих мы сломаем основные компоненты цикла охлаждения - компрессор , конденсатор, расширительный клапан и испаритель - так что вы, наконец, можете понять, как системы охлаждения работают в простых, простых шагах.

Какой цикл охлаждения?

Цикл охлаждения - это процесс, который перемещает тепло. Это не создает холодного - вместо этого он удаляет нежелательную тепло.

Мы видим это везде: холодильники, морозильные камеры и кондиционеры. Крупные отрасли также зависят от этого для логистики холодной цепи.

Почему это важно при охлаждении и системах HVAC

· Это сохраняет еду безопасной и свежей.

· Это делает дома удобными летом.

· Он сохраняет лекарства и химикаты во время транспорта.

· Он поддерживает массивные системы промышленного охлаждения.

Простая аналогия

Подумайте о бейсбольном бриллианте. Каждая база представляет собой стадию в цикле. Компрессор начинается на домашней тарелке. Конденсатор сидит на первой базе. На втором базе расширительный клапан снижает давление. Наконец, испаритель ждет на третьей базе. Так же, как игроки бегают по полю, хладагент протекает через каждый этап.

Другой способ: кипящая вода. При высоком давлении он кипит при более высокой температуре. При низком давлении он закипит гораздо раньше. Хладагенты ведут себя так же.

Как это работает шаг за шагом

Шаг	Действие	Состояние хладагента
Сжатие	Газ сжимается, повышение давления и температуры	Пары с низким давлением → пары высокого давления
Конденсация	Тепло отвергается, пара превращается в жидкость	Пары высокого давления → жидкость высокого давления
Расширение	Давление резко падает, хладагент охлаждается	Жидкость высокого давления → смесь низкого давления
Испарение	Тепло поглощается от воздуха или объектов, жидкость испаряется	Жидкость низкого давления → пары низкого давления

Этот цикл повторяется непрерывно, питает каждую систему охлаждения, которую мы используем.

Четыре основных компонента цикла охлаждения

Каждая охлаждающая система опирается на четыре ключевых частях. Вместе они перемещают тепло и создают эффект охлаждения, который мы используем ежедневно.

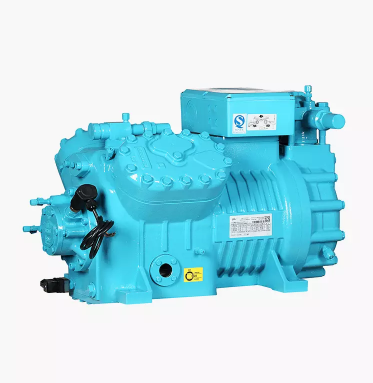

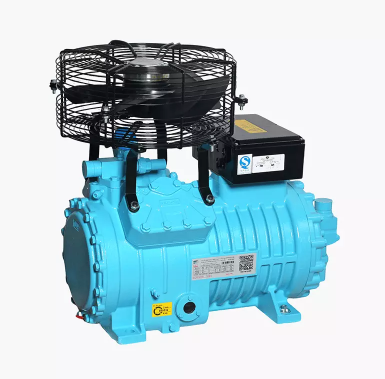

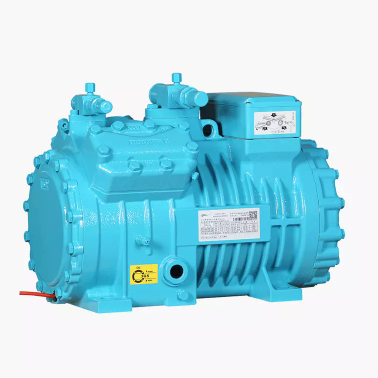

Компрессор - сердце охлаждения системы

Компрессор действует как 'сердце ' цикла. Он тянет хладагент в виде паров низкого давления . После сжатия он оставляет в виде высокотемпературного пара высокого давления.

Что он делает:

· Уменьшает объем газа хладагента.

· Повышает давление и температуру.

· Проталкивает хладагент через всю систему.

Типы компрессоров:

Тип	Общие варианты использования
Прокрутка	Жилые окрестности, тепловые насосы
Ротари	Маленькие охлаждающие единицы
Возвращается	Холодильники, маленькие чиллеры
Винт	Большие промышленные чиллеры

Вот почему техники часто называют это насосом или сердцем.

Конденсатор - блок отторжения тепла

После сжатия хладагент должен выпустить тепло. Конденсатор делает это возможным, выступая в качестве теплообменника.

Как это работает:

· Горячий пара входит из компрессора.

· Это отвергает тепло в воздух или воду.

· Пары конденсируются в жидкость высокого давления.

Типы конденсаторов:

· Air Cooled -используйте вентиляторы, чтобы продувать воздух через катушки.

· Водоошностие -полагайтесь на поток воды для лучшего теплопередачи.

Примеры, которые мы видим: подразделения AC AC, чиллеры на крыше, большие охлаждающие башни.

Клапан расширения (устройство измерения) - капельница давления

Далее идет клапан расширения, иногда называемый дозирующим устройством. Его задача - снизить давление и температуру хладагента.

Функции:

· Управляет хладагентом, входящим в испаритель.

· Регулирует поток в зависимости от охлаждающей нагрузки.

· Поддерживает стабильность системы.

Типы устройств:

Тип устройства	Как это работает
Txv (термостатический)	Использует температуру измерения луковицы для регулировки потока
EEV (электронный)	Открывается/быстро закрывается для точного контроля
Капиллярная трубка	Простая узкая трубка, часто в небольших холодильниках

Думайте об этом, как спрея, может сопло. Жидкость быстро расширяется и охлаждается по мере падения давления.

Испаритель - охлаждающая катушка

Наконец, испаритель поглощает тепло от воздуха или продукта. Его часто называют 'Внутреннее блок ', потому что мы чувствуем, что охлаждение напрямую.

Что происходит внутри:

· Холодный хладагент входит в жидкость низкого давления.

· Он поглощает тепло, кипятит и превращается в пары.

· Прохождение воздуха через катушку становится прохладнее.

Почему перегрев имеет значение: это обеспечивает только пара, а не жидкость, возвращается в компрессор. Возвращение жидкости может повредить компрессор.

Примеры: катушки холодильника, подразделения фанатов в домах, воздушные обработчики в офисах.

Вспомогательные компоненты цикла охлаждения

Помимо четырех основных частей, каждая охлаждающая система опирается на вспомогательные компоненты. Они обеспечивают плавную работу, эффективность и безопасность.

Трубопровода, соединяющая все компоненты

Трубы связывают компрессор, конденсатор, расширительный клапан и испаритель. Они действуют как кровоток системы.

· Медные или алюминиевые трубы распространены.

· Хорошая изоляция уменьшает потерю энергии.

· Плата труб влияет на надежность системы.

Хладагенты - рабочая жидкость

Хладагенты несут тепло на протяжении всего цикла. Они легко меняют состояние между жидкостью и паром.

Общие типы:

Хладагент	Код	Примечания
Гидрофторуглерод	R32, R410A	Широко используется в ACS
Углеводородный	R290 (пропан)	Эффективно, но легковоспламеняющийся
Аммиак	R717	Популярный на промышленных предприятиях
Углекислый газ	R744 (Co₂)	Экологичный, высокое давление
Смеси HFO	R1234YF, R1234ZE	Низкий GWP, современные системы

Каждый выбор влияет на эффективность и воздействие на окружающую среду.

Управление безопасности и датчики

Управление обеспечивает безопасность и стабильными. Они контролируют давление, температуру и поток.

· Переключатели давления выключают системы вниз, когда давление слишком высокое.

· Термисторы обнаруживают быстро изменение температуры.

· Свеча для прицелов показывают состояние хладагента в трубопроводе.

Без них увеличиваются поломки и риски безопасности.

Системы нефти и смазки

Компрессоры нуждаются в смазке, чтобы надежно запустить. Масло защищает движущиеся части и уменьшает трение.

Функции:

· Держит подшипники и поршни бегать гладко.

· Охлаждает детали компрессора.

· Предотвращает износ металла.

Системы часто используют разделители нефти и фильтры. Они следят за тем, чтобы нефть остается там, где оно принадлежит.

Как работает цикл охлаждения - шаг за шагом

Цикл охлаждения может сначала выглядеть сложным. Но при разрушении, он следует за четкой серией шагов.

Шаг 1: хладагент попадает в компрессор

Он прибывает как пары низкого давления . Прохладный, расширенный и готов к сжатию.

Шаг 2: компрессор повышает давление и температуру

Компрессор плотно сжимает пара. Теперь это становится высокотемпературным паром высокого давления . Это повышение энергии ведет остальную часть цикла.

Шаг 3: Конденсатор отвергает тепло

Горячий пара переходит в катушки конденсатора. Вентиляторы или вода удаляют от него огонь. Когда он остывает, пара конденсируется в жидкость высокого давления.

Шаг 4: Расширительный клапан падает давление

Жидкость проходит через расширительный клапан. Его давление падает быстро, и температура тоже падает. Это готовит его к поглощению тепла.

Шаг 5: испаритель поглощает тепло

Холодный жидкий хладагент попадает в катушку испарителя. Он получает тепло от воздуха, еды или предметов. Во время этого процесса он кипит и снова становится паром.

Шаг 6: Цикл повторяется непрерывно

Пары текут обратно в компрессор. Петля перезапускается, сохраняя постоянную эффект охлаждения.

Цикл с первого взгляда

Шаг	Расположение	Действие выполнено	Государство хладагента
1	Компрессор	Повышает давление, повышает температуру	Пара → горячий пары
2	Конденсатор	Отвергает тепло, конденсирует хладагент	Горячий паров → жидкость
3	Расширение	Падает давление, снижает температуру	Жидкость → холодная смесь
4	Испаритель	Поглощает тепло, испаряется хладагент	Жидкость → пара
5	Вернуться к началу	Возвращается в компрессор, Loop продолжается	Пары

Визуальный поток холодильного цикла

[Пары с низким давлением] → [компрессор] → [пара высокого давления]
→ [конденсатор]] [жидкость высокого давления
] → [Расширение клапан]
→ [жидкость низкого давления /пара

Термодинамические принципы, стоящие за циклом охлаждения

Цикл охлаждения работает из -за термодинамики. Он опирается на давление, температуру и фазовые изменения хладагента.

Взаимосвязь между давлением и температурой

Когда давление повышается, температура хладагента тоже повышается. Когда давление падает, точка кипения падает.

Пример:

· Вода закисет при 100 ° С на уровне моря.

· На горе Эверест он кипит при 71 ° C.

· Хладагенты могут варить при -40 ° C при низком давлении.

Эта ссылка давления - Temperature управляет каждым этапом цикла.

Фазовое изменение хладагента

Хладагент легко сдвигает. Он перемещается между жидкостью, паром и газом.

· В испаритель жидкость поглощает тепло и испаряется.

· В конденсаторе пара выпускает тепло и конденсируется в жидкости.

· В компрессоре газ вынужден в более высокие энергетические состояния.

Это непрерывное изменение обеспечивает эффективную теплопередачу.

Ключевые термины объяснены

Срок	Значение	Почему это важно
Перегрев	Тепло добавлено за пределы кипения	Гарантирует, что только пара возвращается в компрессор
Подкол	Тепло удалено ниже точки конденсирования	Обеспечивает только жидкость в попадании в расширение клапана
Насыщенность	Укажите, где сосуществуют жидкость и пары	Зона перехода отмечает в цикле

Эти условия предотвращают повреждение и улучшают производительность.

Как измеряется энергоэффективность

Системы охлаждения оцениваются по эффективности. Коэффициент производительности (COP) является ключевым показателем.

Формула:

COP = эффект охлаждения (кВт) ÷ вход мощности (кВт)

· Более высокий полицейский означает больше охлаждения для меньшего количества энергии.

· Современные системы используют интеллектуальные элементы управления для максимизации полицейского.

· Сезонная эффективность варьируется в зависимости от температуры на открытом воздухе.

Инновации и передовые технологии охлаждения

Технология охлаждения продолжает развиваться. Новые методы повышают эффективность, надежность и устойчивость.

Повышенная инъекция паров (EVI) для эффективности

EVI повышает производительность компрессора в жестких условиях. Он вводит пары в середине цикла, чтобы сбалансировать давление.

Преимущества:

· Увеличивает пропускную способность охлаждения.

· Помогает во время жарких летних нагрузок.

· Снижение риска перегрева компрессора.

Системы, использующие EVI, часто обеспечивают более высокую эффективность с тем же размером оборудования.

Электронные расширительные клапаны (EEV) для точного контроля

Традиционные клапаны работают, но им не хватает точности. EEV открываются и закрывают сотни раз в секунду.

Почему это важно:

· Точный контроль потока хладагента.

· Более быстрый ответ на изменения нагрузки.

· Лучшая экономия энергии по сравнению с TXVS.

Переменные частотные диски (VFD) на компрессорах

Компрессоры обычно работают с фиксированной скоростью. VFD изменяют скорость двигателя, чтобы соответствовать спросу.

Преимущества:

· Более низкое использование мощности во время легких нагрузок.

· Снижение износа на механических деталях.

· Более спокойная эксплуатация в жилых системах.

Умный контроль HVAC и мониторинг IoT

Современные системы используют датчики и облачные соединения. Они отслеживают производительность в режиме реального времени.

· Данные давления, температуры и воздушного потока идут в Интернете.

· Алгоритмы оптимизируют охлаждение автоматически.

· Пользователи получают оповещения, прежде чем произойдут сбои.

Умный контроль облегчает обслуживание и системы более надежным.

Природные хладагенты тенденция к устойчивости

Компании теперь смотрят за пределы синтетических хладагентов. Естественные варианты снижают потенциал глобального потепления (GWP).

Примеры натуральных хладагентов:

Хладагент	Код	Ключевое преимущество
Аммиак	R717	Высокая эффективность, ноль gwp
Коэффициент	R744	Широко доступен, неплохой
Пропан	R290	Отличная эффективность, экологически чистая

Эта тенденция помогает соответствовать более строгим экологическим правилам по всему миру.

Практическое применение компонентов цикла охлаждения

Цикл охлаждения - это не просто теория. Мы используем его ежедневно в домах, предприятиях, фабриках и транспортных системах.

Жилой: холодильник, кондиционеры, тепловые насосы

Дома охлаждение делает жизнь комфортной. Холодильники сохраняют пищу, сохраняя ее ниже температуры порчи. Кондиционеры охлаждают целые комнаты в жаркие сезоны. Тепловые насосы обращают обратную работу цикла, чтобы обеспечить отопление зимой.

Коммерческий: супермаркеты, холодное хранилище, серверные комнаты

Магазины и склады зависят от надежного охлаждения. Супермаркеты используют большие витрины, работающие на нескольких компрессорах. Холодные помещения защищают мясо, продукты и лекарства. Серверные комнаты нуждаются в постоянном охлаждении, чтобы избежать сбоя оборудования.

Промышленные: химические установки, крупномасштабные охлаждающие башни

Фабрики полагаются на тяжелые охлаждения. Химические растения используют системы на основе аммиака для эффективности. Большие охлаждающие башни отклоняют избыточное тепло от производственных процессов. Эти приложения часто работают 24/7 со строгим мониторингом.

Транспорт: охлажденные грузовики, доставка контейнеров

Охлаждение обеспечивает безопасность товара во время путешествий. Грузовики используют компактные системы для доставки пищи на большие расстояния. Доставка контейнеров транспортирует замороженную рыбу, фрукты или вакцины по всему миру. Без этого глобальная торговля в скоропортящихся продуктах рухнет.

Приложения с первого взгляда

Сектор	Типичное оборудование	Пример использования
Жилой	Холодильник, кондиционер, тепловой насос	Домашнее охлаждение и хранение продуктов питания
Коммерческий	Выставки, морозильные камеры	Супермаркет охлаждение
Промышленное	Аммиак чиллерс, охлаждающие башни	Химические производственные заводы
Транспорт	Reefer Trucks, Reefer Containers	Логистика холодной цепи

Советы по техническому обслуживанию для охлажденных систем

Система охлаждения длится дольше, когда мы заботимся о ней. Простые проверки и процедуры очистки предотвращают дорогостоящие сбои.

Регулярная очистка конденсаторных и испарительных катушек

Пыль и смазка собирают на катушки с течением времени. Грязные катушки заставляют системы работать усерднее и отходы энергии.

Быстрые советы:

· Используйте мягкую щетку или вакуум для конденсаторных плавников.

· Чистые катушки испарителя во время обычных проверок.

· Держите окружающие районы в чистоте от мусора.

Проверка заряда хладагента и утечки

Уровни хладагента влияют на охлаждение. Слишком мало заряда вызывает плохую эффективность и замораживание катушки. Слишком большой заряд может повредить компрессор.

Контрольный список:

· Ищите масляные пятна, часто признаки утечек.

· Используйте датчики, чтобы подтвердить правильное давление.

· Утечки отремонтируют, прежде чем возглавить хладагент.

Мониторинг уровня перегрева и подколета

Техники отслеживают эти значения, чтобы обеспечить правильную работу. Перегрев подтверждает, что только пара возвращается в компрессор. Подколостое время показывает, что жидкость готова на клапане расширения.

Целевые диапазоны варьируются в зависимости от системы , но оба должны регулярно проверять.

Важность замены фильтров и поддержания воздушного потока

Воздушные фильтры блокируют пыль и защищают катушки. Засоренные фильтры уменьшают поток воздуха и подчеркивают систему.

Лучшие практики:

· Замените фильтры каждые несколько месяцев в жилых помещениях.

· Осмотрите пути воздушного потока в коммерческих и промышленных системах.

· Убедитесь, что вентиляторы бегают гладко без необычного шума.

С первого взгляда - ключевые задачи по обслуживанию

Задача	Почему это важно	Как часто
Чистые конденсаторные катушки	Улучшить тепло	3–6 месяцев
Чистые катушки испарителя	Предотвратить обледенение, поддерживать поток	6–12 месяцев
Проверьте заряд хладагента	Обеспечить эффективность, избегать износа	Ежегодно
Измерьте перегрев/подтока	Защитите компрессор и клапан	Ежегодно
Замените воздушные фильтры	Поддерживать воздушный поток, экономить энергию	2–4 месяца

Устранение неполадок в цикле охлаждения в цикле охлаждения

Даже лучшие охлаждения сталкиваются с проблемами. Знание признаков помогает нам быстро их исправить и избежать сбоев.

Перегрев или сбой компрессора

Компрессор работает больше всего в цикле. Если это перегревается, смазочное масло может сломаться. Причины включают высокие коэффициенты сжатия, грязные катушки или плохую вентиляцию.

Знаки для наблюдения:

· Громкие или необычные звуки.

· Высокие температуры разряда.

· Частые отключения безопасных переключателей.

Создание льда на катушках испаривания

Лед означает плохую теплопередачу внутри испарителя. Ограничения воздушного потока или низкий хладагент часто вызывают это.

Возможные причины:

· Грязные воздушные фильтры.

· Заблокированные вентиляторы или воздуховоды.

· Неправильный заряд хладагента.

Растопленный лед может привести к утечке воды вокруг устройства.

Расширение клапана неисправность

Когда клапан неправильно течет, следуют проблемы. Слишком много хладагента затопляет катушку. Слишком мало голодает испаритель.

Предупреждающие знаки:

· Мороз на корпусе клапана или трубах.

· Неровное охлаждение между комнатами.

· Быстрое качели давления на датчиках.

Низкий хладагент

Утечки хладагента снижают эффективность системы. Компрессор работает усерднее, но охлаждает меньше.

Симптомы:

· Теплый воздух из вентиляционных отверстий.

· Пузырьки в зеркальном стекле.

· Мороз на линии всасывания.

Причины:

· Протекающие суставы или фитинги.

· Поврежденные катушки или сервисные клапаны.

Снижение эффективности охлаждения и растущие счета за энергию

Если счета за электроэнергию поднимаются, система может быть неэффективной. Грязные катушки, изношенные детали или проблемы хладагента часто вносят свой вклад.

Контрольный список для проблем с эффективностью:

· Осмотрите катушки конденсатора и испаривания.

· Проверьте уровень хладагента.

· Мониторинг перегрева и показания подколета.

· Проверьте состояние воздушного потока и фильтра.

Быстрая эталонная таблица

Проблема	Вероятная причина	Ключевой симптом
Перегрев компрессора	Грязные катушки, плохой поток воздуха	Высокая температура разряда, шум
Лед на испаритель	Низкий заряд, блокированный поток	Обледенение катушки, утечки воды
Неисправность клапана	Измерение ошибка	Мороз, дисбаланс
Низкий хладагент	Утечки в системе	Слабое охлаждение, мороз, пузырьки
Снижение эффективности	Грязные катушки, изношенные детали	Более высокие счета, плохое охлаждение

Заключение

Четыре основных детали - компрессор, конденсатор, расширительный клапан и испаритель - работают вместе, чтобы перемещать тепло и обеспечить эффективное охлаждение. Поддержка компонентов, таких как трубопроводы, датчики, системы смазки и хладагенты, сохраняют все стабильное и надежное.

Для начинающих сосредоточение внимания на этих основаниях укрепляет доверие, прежде чем погрузиться в передовые технологии, такие как электронные расширительные клапаны, улучшенная инъекция паров или интеллектуальные управления HVAC. Учившись шаг за шагом, читатели могут устранить проблемы, повысить энергоэффективность и продлить срок службы системы.

Часто задаваемые вопросы

В: Каковы основные компоненты цикла охлаждения?

A: Основными компонентами являются компрессор охлаждения , конденсатор, расширительный клапан и испаритель.

В: Какой компонент отвечает за поглощение тепла?

A: испаритель поглощает тепло от воздуха, пищи или предметов.

В: Сколько существует типов экспансионных устройств?

A: Общие типы включают TXV, EEV и капиллярные трубы.

В: Какой хладагент чаще всего используется сегодня?

A: R32 и R410A остаются широко используемыми в современных системах.

В: Можно ли обратить вспять цикл охлаждения (как в тепловых насосах)?

A: Да, тепловые насосы обращают цикл, чтобы обеспечить нагрев.
